26层框架剪力墙结构住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 参考图纸:53张
  • 设计年代:近代

附件详情

该项目是安徽住宅楼项目,建筑设计结构形式为26层框架-剪力墙结构。地下2层车库,24层以上为机房和架空层,房屋总高度(室外地面至檐口)为106.400m。采用泥浆护壁钻孔灌注桩基础,基础设计等级为甲级,抗震设防烈度为7度。
该资料包含:结构设计总说明,桩基定位图,桩基承台布置图,桩详图,各层墙柱 平面布置图 ,梁平法施工图,板平面图,结构大样图,楼梯图等共计53张图。
分享投稿时间:近几年3月。

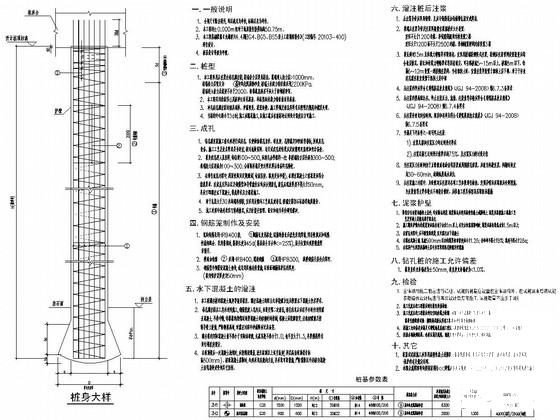

桩基详图

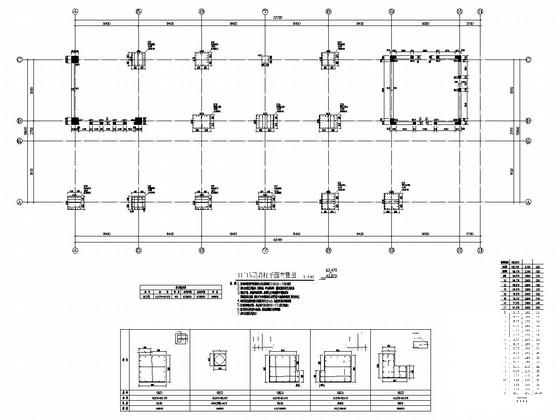

11~15层墙柱平面布置图

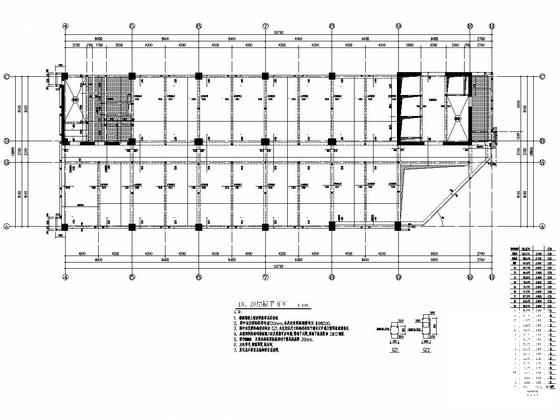

17、19层板平面图

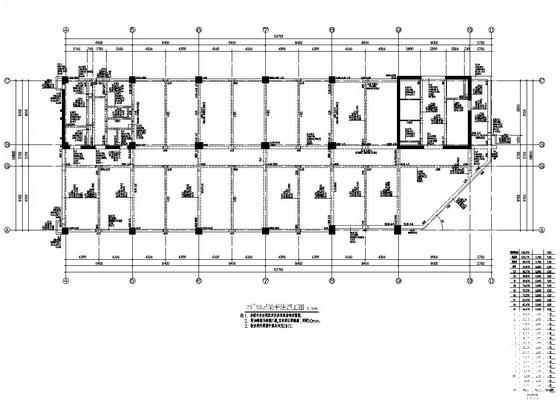

21~23层梁平法施工图

楼梯图

结构大样

4层板平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 26层框架剪力墙结构住宅楼结构施工大样图 - 1
    第 1 张图
  • 26层框架剪力墙结构住宅楼结构施工大样图 - 2
    第 2 张图
  • 26层框架剪力墙结构住宅楼结构施工大样图 - 3
    第 3 张图
  • 26层框架剪力墙结构住宅楼结构施工大样图 - 4
    第 4 张图
  • 26层框架剪力墙结构住宅楼结构施工大样图 - 5
    第 5 张图
  • 26层框架剪力墙结构住宅楼结构施工大样图 - 6
    第 6 张图
  • 26层框架剪力墙结构住宅楼结构施工大样图 - 7
    第 7 张图
  • 26层框架剪力墙结构住宅楼结构施工大样图 - 8
    第 8 张图
以上是部分截图,请下载附件后查看完整高清内容
