33层框架剪力墙结构住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :条形基础,独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.50kN/平方米
  • 参考图纸:29张
  • 设计年代:近代

附件详情

框架剪力墙结构(地上三十三层(不包括阁楼和夹层),结构主体高度99.090m。基础形式为钢筋混凝土独立基础,条形基础及筏板基础。基础设计等级为乙级,抗震设防烈度为7度。

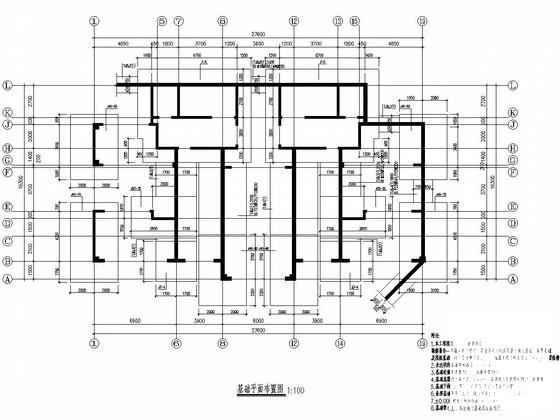

该资料包含:结构设计总说明,基础平面布置图,基础梁平面布置图、底板配筋,墙柱 平面布置图 ,梁配筋图,板配筋图, 节点图 等共计29张图。
分享投稿时间:近几年1月。

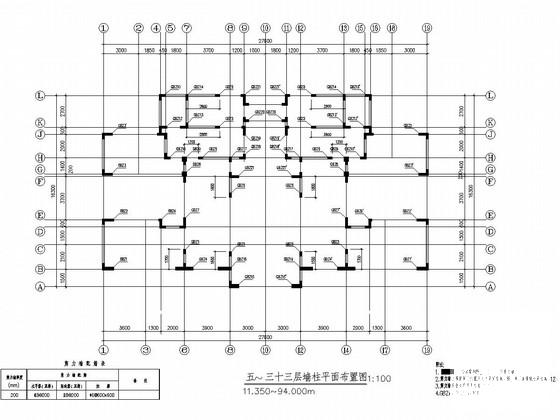

五~三十三层墙柱平面布置图

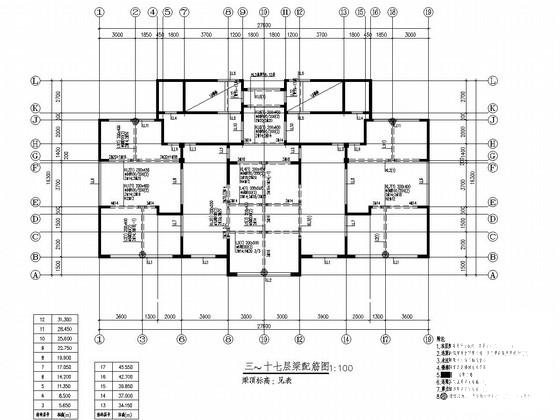

三~十七层梁配筋图

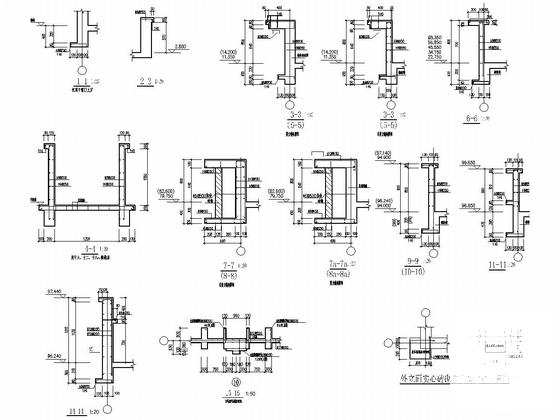

节点详图

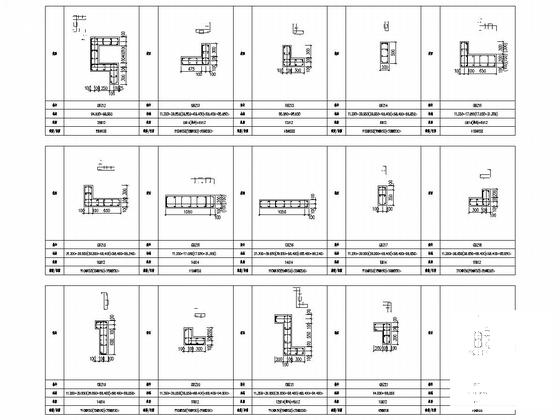

柱表
