5层百货大楼给排水消防大样图

附件详情

1.该项目为弥勒百货大楼,该项目地下一层,地上五层,给水由市政管网直接供给。
2.给排水立管底部转弯处设置钢支架或支墩支撑。
3. 生活用给水管及管件室外采用热镀锌钢管及管件,丝扣连接;室内采用PP-R管,热熔合或电熔合。
4. 排水管除室外标注者外,均采用UPVC管,胶粘接口。
5. 埋于地下的镀锌管,外壁刷石油沥青两道。

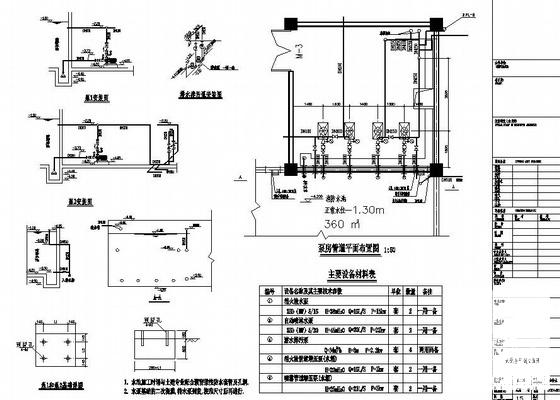

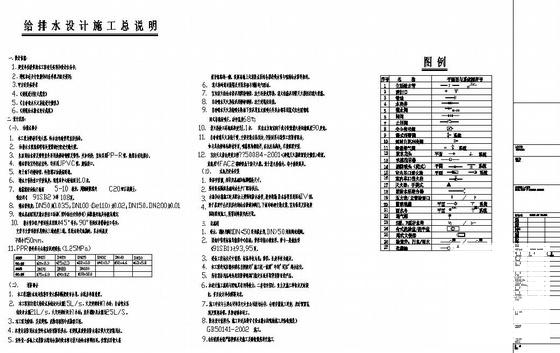

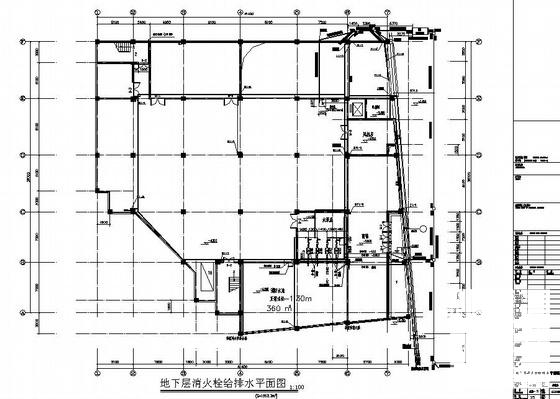

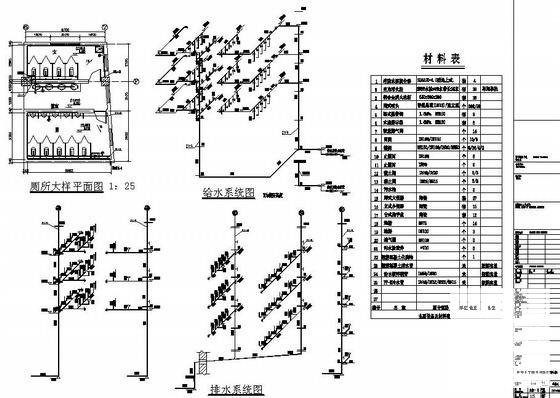

这份参考资料主要包括:1.给排水设计施工总说明 图例 2.地下层~五层喷淋平面图 3.地下层~五层消火栓给排水平面图 4.屋顶消火栓、水箱给排水平面图 5.给排水系统图 厕所大样图 材料表 6.消火栓、喷淋系统原理图 7.水泵房平 剖立面图


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 给排水大样图 - 1
    给排水大样图 - 1
  • 给排水大样图 - 2
    给排水大样图 - 2
  • 给排水大样图 - 3
    给排水大样图 - 3
  • 给排水大样图 - 4
    给排水大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
