2层科技公司办公楼消防给排水设计施工大样图

附件详情

该项目为某科技公司综合楼。设计范围包括给给排水及消防两部分。

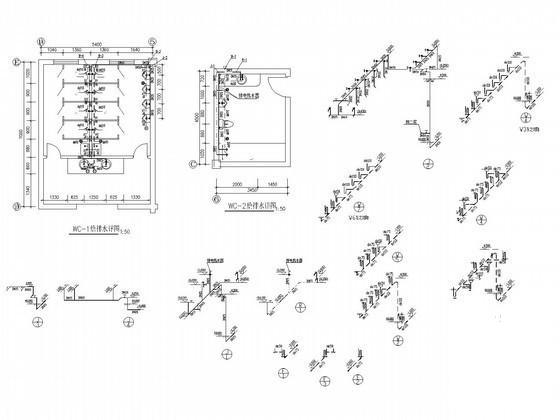

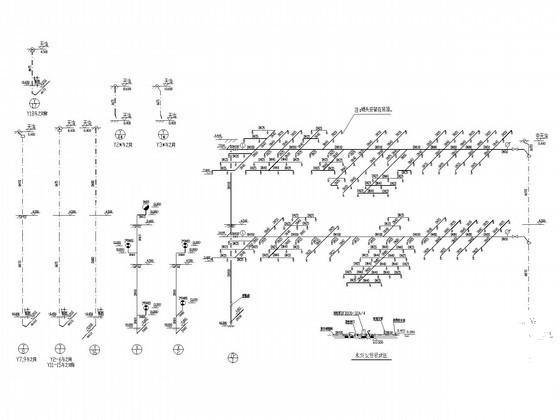

1.给排水系统图
该项目用水由市政给水管网直接供给,要求进口压力为0.30~0.35兆帕.
排水立管顶端必须设通气帽,底层设门管检查口,检查口中心距地一米；
雨水管顶均应设雨水斗,雨水斗选用de75白色方型UPVC雨水斗,天沟浇制时应预埋好UPVC天面地漏.

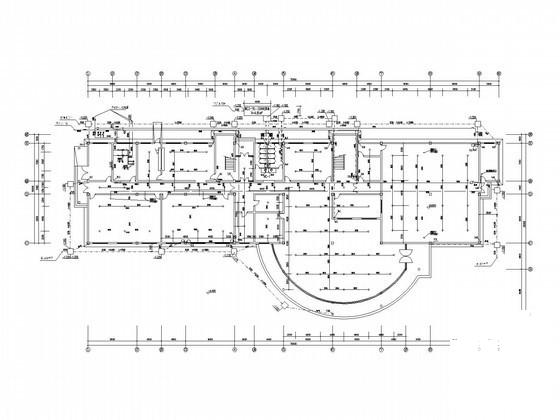

2.室内消火栓系统
该项目室内消防用水量为15L/S, 市政管网压力在0.3~0.35MPA,能满足要求.

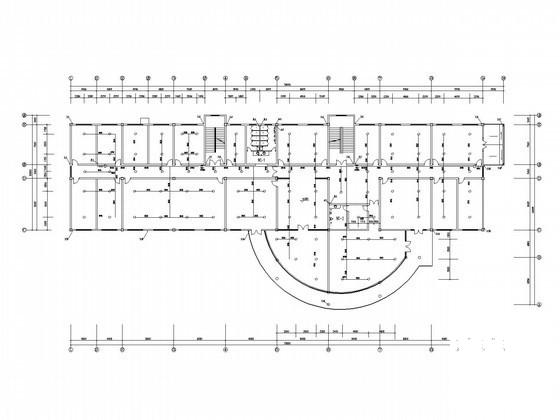

3.自动喷水灭火系统
该项目按照轻危险级设置,自喷用水标准为11.7L/S.
该项目采用湿式自动喷水灭火系统,市政管网供水,系统在消控室边设置报警阀;
室外消防管道设有二个水泵接合器(各10L/S);
根据消防规范要求在消控室, 水泵间, 空调机房配置一定数量手提式灭火器.
