百货大楼基坑支护CAD大样图（桩撑）

附件详情

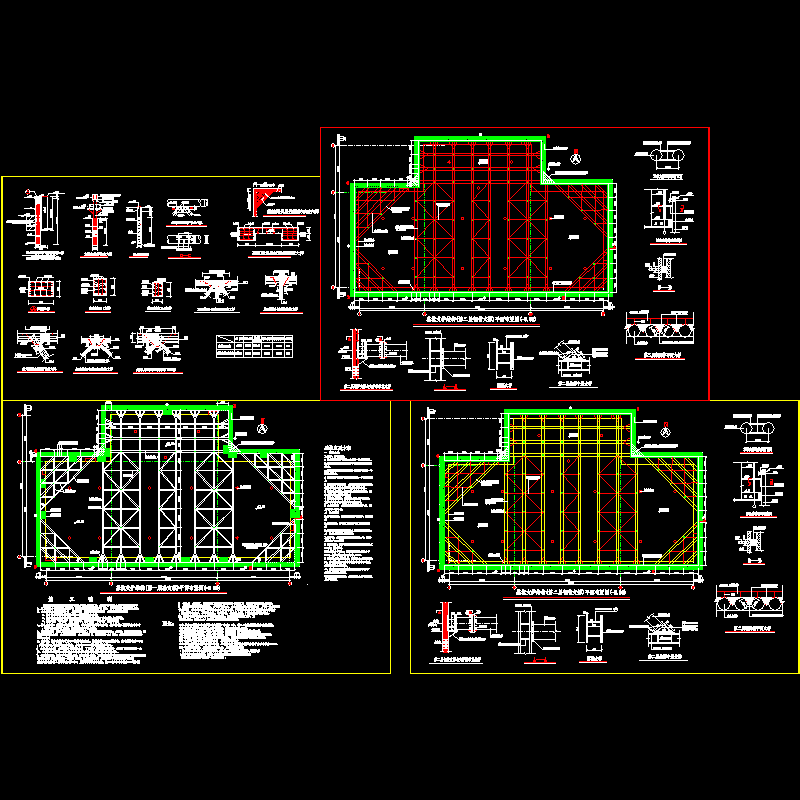

某百货大楼基坑支护图纸（桩撑）
1、本支护设计以结构设计标高 0.00(其对应绝对标高为 5.20)，图中所注标高均以此为准。
2、本方案综合考虑地质条件、周围环境、挖深等诸方面因素，支护结构方案采用：
a、整个基坑采用钻孔灌注桩加二层支撑挡土方案；
b、整个基坑四周外围采用双排双轴深层搅拌桩形成一个全封闭止水帷幕；
c、坑内采用“降水井”疏干坑内水，坑顶做好“截水沟”排水系统；
3、钻孔灌注桩：所有桩顶用圈梁锚固，桩主筋沿圆周均匀分布，桩主筋伸入圈梁长度不小于，桩身砼强度等级为C30，圈梁砼强度等级为C30。
4、深层搅拌桩：采用双轴深层搅拌桩机施工，前后两排桩接头错开，φ700，相邻桩搭接200，采用32.5级普硅水泥，水泥掺入比=13 %，水灰比值0.5，送浆压力0.4 - 0.6MPa，相邻桩施工间隔不得超过12小时。
5、降水井：整个基坑共布置15口管井进行降水，管井采用φ360预制砼管，其中滤管长为12000，井管孔壁四周采用绿豆沙填充，上部孔口2000范围内用粘土封死。
6、立柱及立柱桩：采用φ425×10钢管立柱，下端插入钻孔灌注桩内3000，支撑下间隔11000设一立柱，立柱桩尽量利用工程桩兼作立柱桩(必须得到结构设计院认可同意）。
