22层住宅楼给排水消防CAD施工图纸(安装大样图)
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：22层
- 图纸设计深度：施工图
- 参考图纸：74张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：三区
- 排水体制：污废分流,雨污分流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,厨房,卫生间
- 项目所在地：四川
附件详情
- 给排水设计总说明
- 给排水系统原理图
- 自动喷淋平面图
- 综合管道布线图
- 消防水箱大样图
- 厨卫安装大样图
- 水泵房大样图
附件详情
该资料范围包括室内生活给水系统、污废水系统、雨水系统、消火栓系统、自动喷水灭火系统、气体灭火系统。
，共74张。
给排水系统原理图

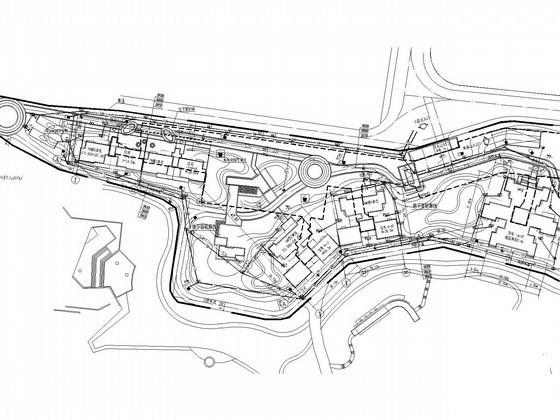

给排水总平面图

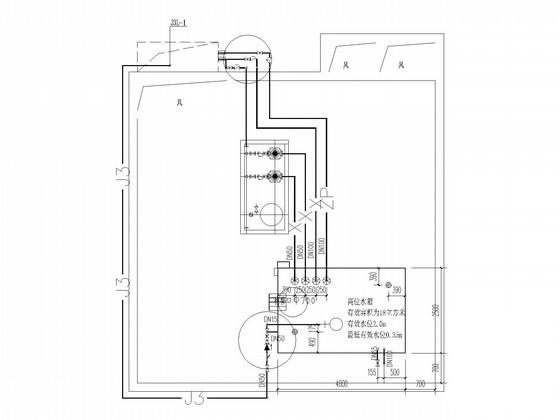

消防水箱大样
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：9.54 MB
- 收藏次数：0
-
文件名称：
附件-995859588899657957989.rar
