6层交通宾馆及相邻商住楼给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅,商业,宾馆
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
- 供水设备：高位水箱,水泵站,气压水罐,水池
- 供水方式：市政供水,变频供水,高位水箱供水
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 热水供应方式：集中热水供应
- 项目所在地：江苏
附件详情
- 给排水总说明
- 给排水大样图
- 排水系统图
- 自动喷水给水系统图
- 雨水系统图
- 生活热水给水系统图
- 生活冷水给水系统图
- 卫生间大样冷水给水支管系统图
- 卫生间大样热水给水支管系统图
- 消防栓给水系统图
- 一层给排水平面
- 二层给排水平面
- 三层给排水平面
- 四、五层给排水平面
- 六层给排水平面
- 机房层给排水平面
附件详情
该项目位于江苏，为交通宾馆及相邻商住楼危房改造工程，地上六层，宾馆面积5384平米，商住楼楼1020平米，附有车棚。
设计范围：生活给水系统、生活排水系统、生活热水系统、雨水系统、自动喷水系统、消火栓系统。
，共20张图。

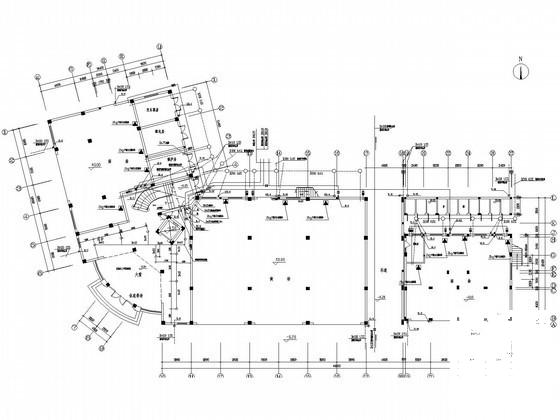

一层给排水平面
住宅给排水大样

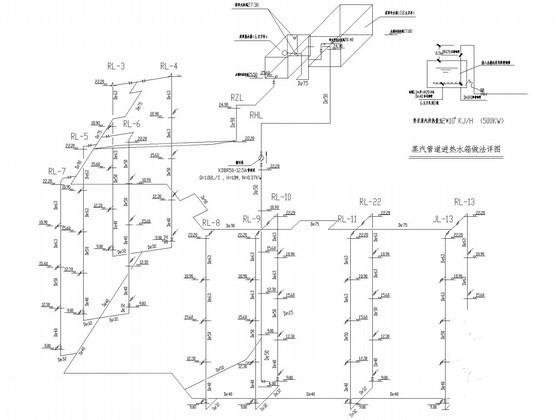

生活热水给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

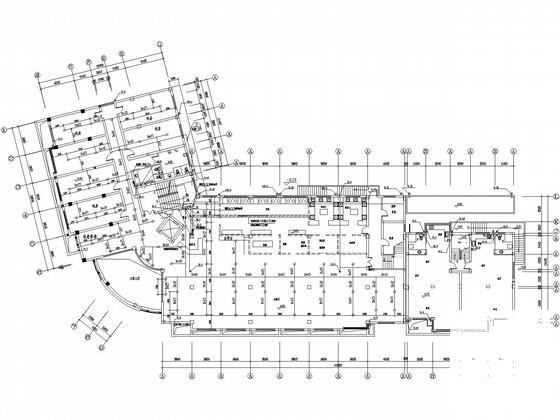

第 1 张图 -
