4层宾馆建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：宾馆
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：12张
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 大样节点：卫生间
- 热水供应方式：集中热水供应
- 项目所在地：内蒙古
附件详情
- 资料目录
- 设计说明
- 一层给水平面图
- 二层给水平面图
- 三层给水平面图
- 四层给水平面图
- 一层排水平面图
- 二层排水平面图
- 三层排水平面图
- 四层排水平面图
- 给水系统原理图
- 排水系统原理图
- 消防系统 原理图
附件详情
项目概要：该项目位于内蒙古，是一宾馆建筑给排水项目，建筑层数为四层；建筑高度12米；
设计范围包括生活给排水系统: 生活给水系统、排水系统、消火栓系统以及灭火器配置。
共计12张图纸；

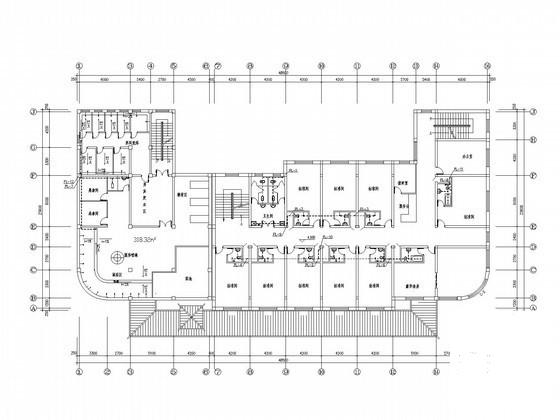

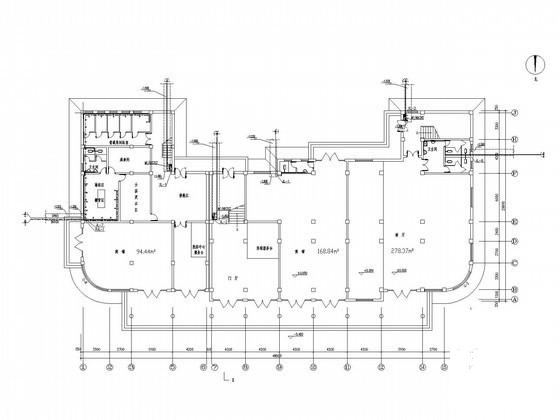

给水 平面布置图

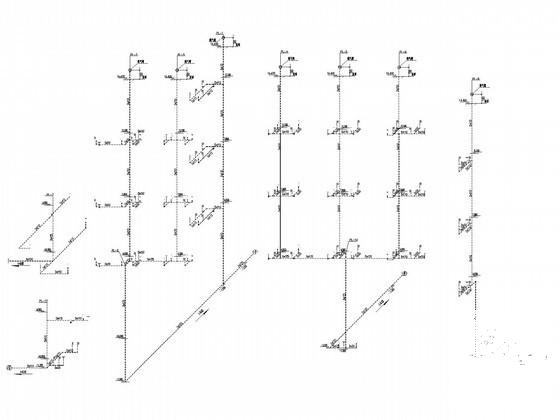

给水系统图

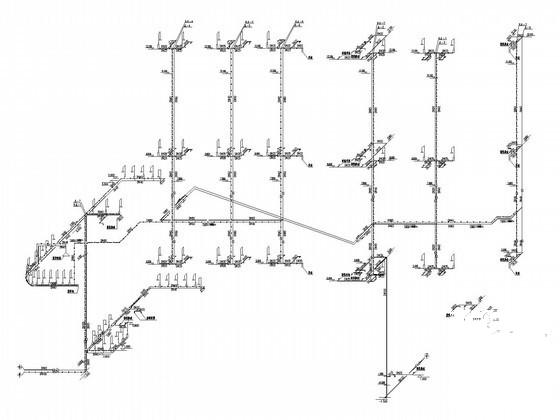

排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-04
- 评论次数：0
- 浏览次数：0
- 文件大小：0.63 MB
- 收藏次数：0
-
文件名称：
附件-995859559785968507975.rar
