6层教学楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:29750平方米
  • 建筑地上层数:6层
  • 建筑地下层数:0层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水设备:高位水箱,水泵站,水池
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):30
  • 大样节点:卫生间
  • 项目所在地:山东

附件详情

  • 给排水施工说明
  • 给排水图例
  • 一层给排水及消防平面
  • 二层至六层给排水及消防平面
  • 机房层给排水及消防平面
  • 卫生间大样图
  • 冷水给水系统图
  • 消火栓给水系统图
  • 排水系统图
  • 雨水排水系统图
  • 主要设备材料表

附件详情

该附件为多层教学楼给排水施工图纸,工程位于山东,为多层公共教学楼的给排水设计施工。共6层,无地下室。一层建筑面积为5650M2,二层至六层建筑面积均为4820M2,总建筑面积为29750M2。建筑高度为22.65米。一层、二层及三层采用稳压减压消火栓,四层、五层及六层采用普通消火栓。
设计范围:
1.室内给水,排水。
2.消防给水。
3.庭院给排水。
,共17张。

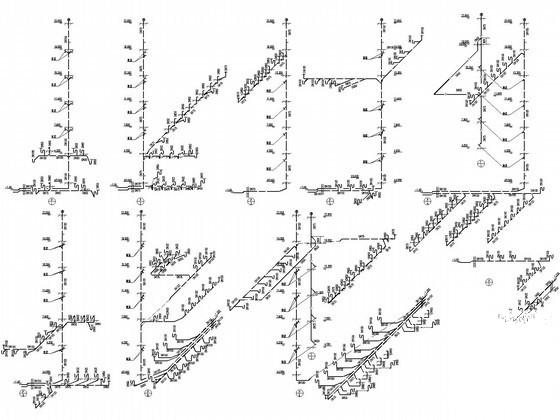

排水系统图

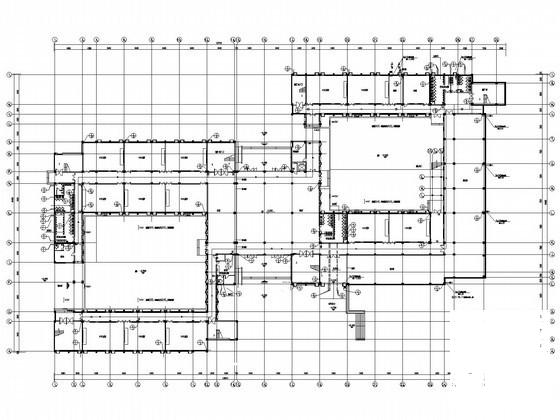

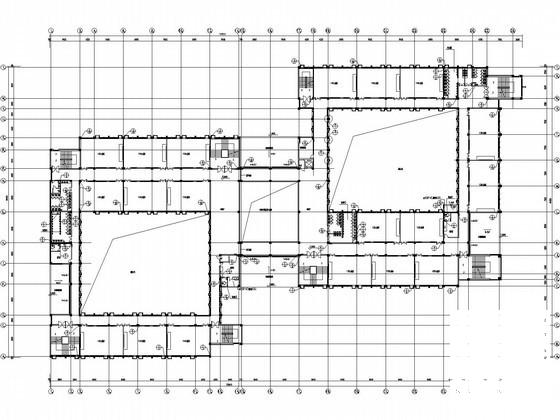

给排水及消防平面图

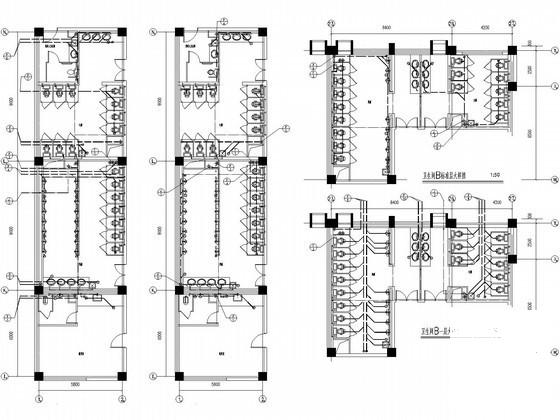

卫生间大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 6层教学楼给排水CAD施工图纸 - 1
    第 1 张图
  • 6层教学楼给排水CAD施工图纸 - 2
    第 2 张图
  • 6层教学楼给排水CAD施工图纸 - 3
    第 3 张图
  • 6层教学楼给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
