5层基础教学楼给排水设计CAD施工图纸
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：29张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废分流,雨污分流
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：四川
附件详情
- 设计说明及图例
- A段首层平面
- A段二层平面
- A段三层平面
- A段四层平面
- A段屋面平面
- A段卫生间放大平面
- A段生活给水管道系统透视图
- A段雨水管道系统透视图
- A段生活污水管道系统透视图
- A段消火栓管道系统透视图
- B段首层平面
- B段二层平面
- B段三层平面
- ……
- C段生活给水管道系统透视图
- C段雨水管道系统透视图
- C段生活污水管道系统透视图
- C段消火栓管道系统透视图
附件详情
项目位于四川，是一基础教学楼；其中A,B段地上共4层;C段地上共5层，总高均为22.4米。
设计范围：室内给排水设计、室内消火栓给水设计、内排雨水设计、建筑灭火器配置设计；
，共计29张图纸；

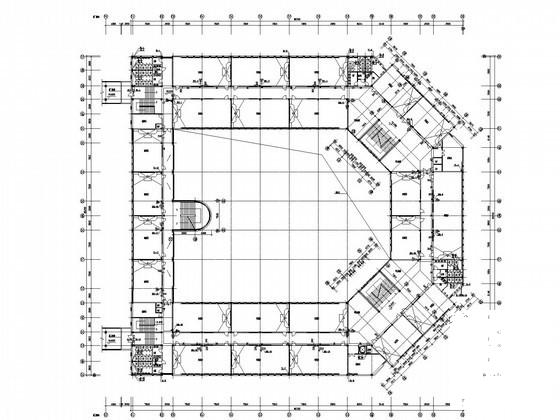

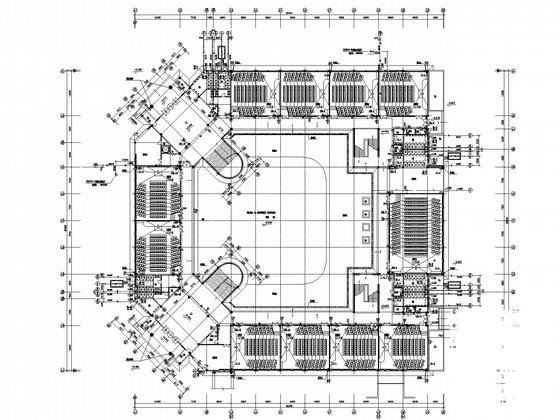

C段五层平面

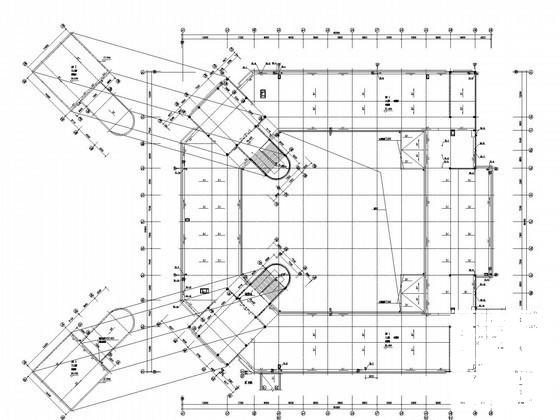

A段屋面平面

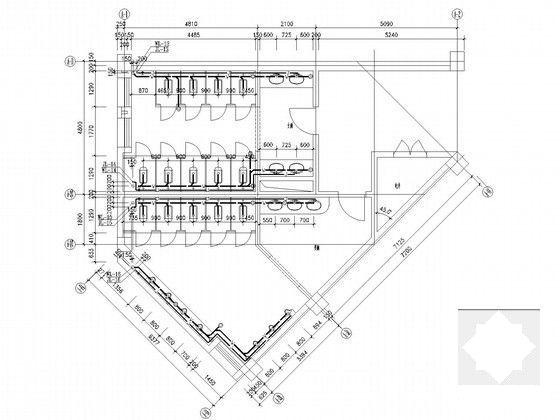

卫生间大样图

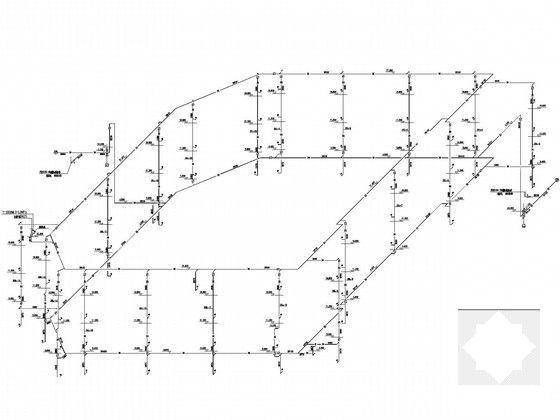

消火栓管道系统透视图
生活排水管道透视图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-15
- 评论次数：0
- 浏览次数：0
- 文件大小：4.35 MB
- 收藏次数：0
-
文件名称：
附件-995860585700770859685.rar
