12层中学教学楼给排水CAD施工图纸（太阳能热水）

资料简介
赚取积分

附件设计说明：有
建筑类别：教育
建筑高度类型：高层建筑
建筑设计结构形式：其他结构
建筑设计面积：18980平方米
建筑地上层数：12层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：34张
设计年代：近代
地下室用途：设备用房,其它
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
供水设备：水泵站
供水方式：市政供水,变频供水,分区供水
供水分区：两区
排水体制：污废分流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：太阳能热水系统
大样节点：泵房,卫生间,集水坑
热水供应方式：集中热水供应
项目所在地：安徽

附件详情

给排水设计说明

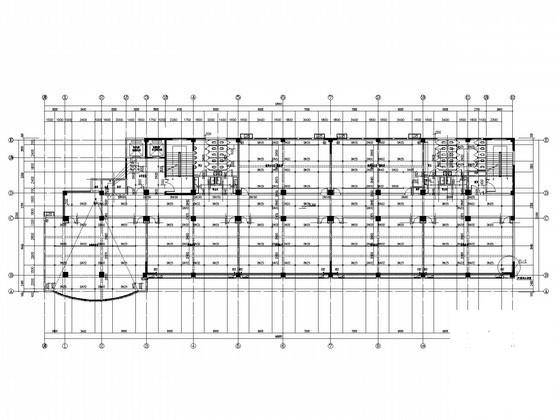

一层给排水平面图
二层给排水平面图
三层给排水平面图
四层给排水平面图
……
十二层给排水平面图
一层自动喷淋平面图
二层自动喷淋平面图
三层自动喷淋平面图
四层自动喷淋平面图
……
十二层自动喷淋平面图
给排水系统原理图
排水系统原理图
雨水、空调冷凝水系统原理图
空调冷凝水系统原理图
消防给水系统原理图
喷淋给水系统原理图
热水设备系统原理图
卫生间大样图
泵房平面布置图
消火栓泵组展开系统图
集水坑排水系统原理图

附件详情

项目概要：本项目位于安徽，是一栋中学综合楼；总建筑面积18980.1平方米，其中地下建筑面积为447.2平方米，地上建筑面积为18532.9平方米，建筑基底面积2459.1平米；地上12层，局部地下室1层（设备用房），建筑高度49.35米；建筑建筑设计结构形式为框架剪力墙结构，合理使用年限50年；建筑分类：一类高层建筑耐火等级为一级；
该项目设有室内生活给排水系统、雨水系统、消防系统、喷淋系统、热水系统。
，共34张。

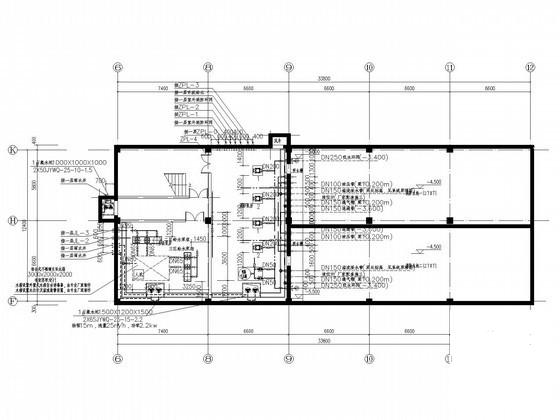

泵房平面布置图

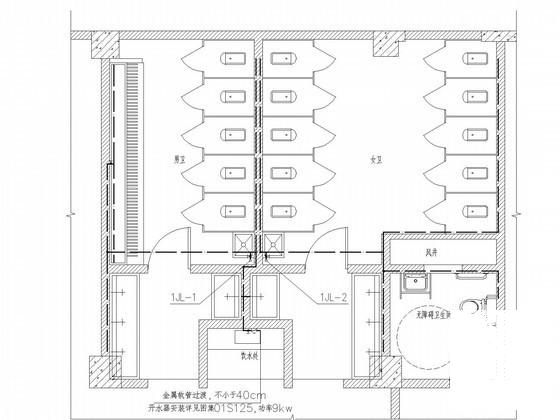

卫生间大样图

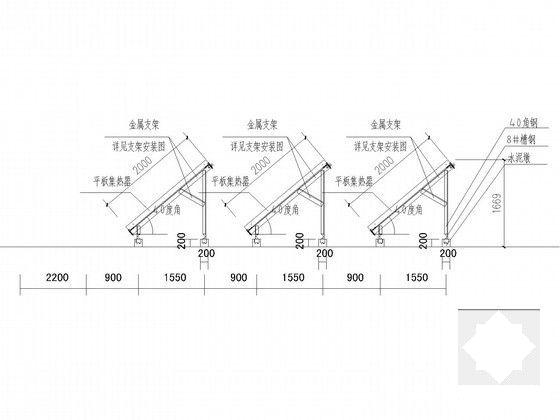

集热器安装侧视大样图

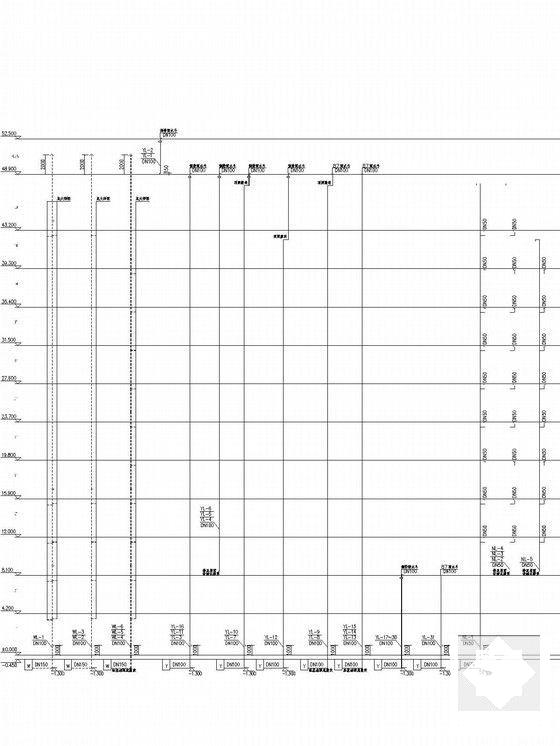

排水系统原理图

消火栓及喷淋给水系统原理图

给排水系统原理图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
