6层酒店给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):10
  • 大样节点:水箱,卫生间
  • 项目所在地:河北

附件详情

  • 给排水平面图
  • 冷热水干管系统图
  • 排水干管系统图
  • 排水立管系统图
  • 卫生间给排水大样图
  • 自喷系统图
  • 水箱间管路平面图
  • 喷淋平面图
  • 消火栓及喷淋管道平面图
  • 消火栓平面图
  • 消火栓系统图

附件详情

该项目地上层数六层,地下一层,建筑高度22.8米。设计包括室内给、排水系统,消防给水及自喷系统。
,共25张。


排水立管系统图

喷淋平面图

消火栓系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

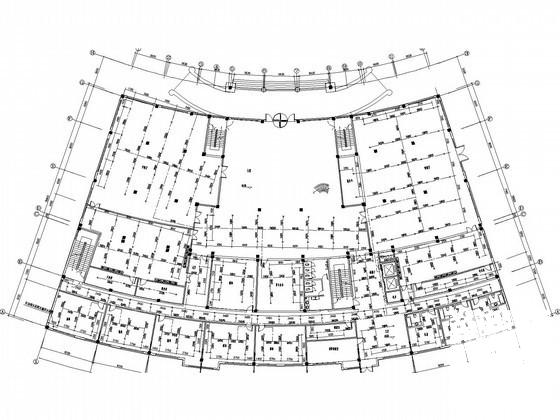

  • 6层酒店给排水消防CAD施工图纸 - 1
    第 1 张图

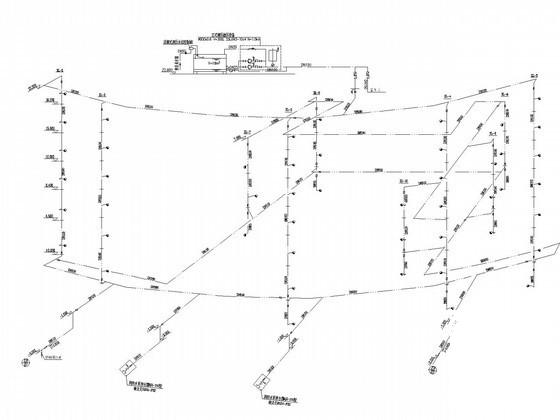

  • 6层酒店给排水消防CAD施工图纸 - 2
    第 2 张图

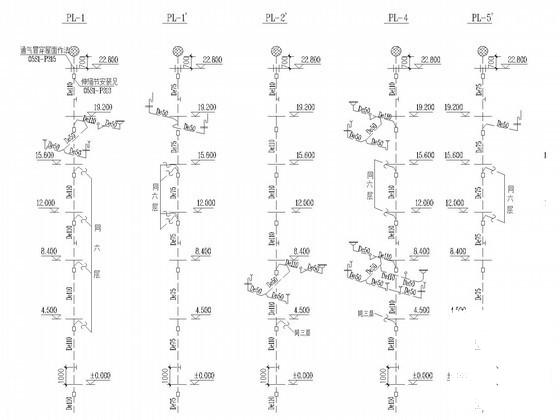

  • 6层酒店给排水消防CAD施工图纸 - 3
    第 3 张图
  • 6层酒店给排水消防CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
