酒店全套给排水消防施工图纸

附件详情

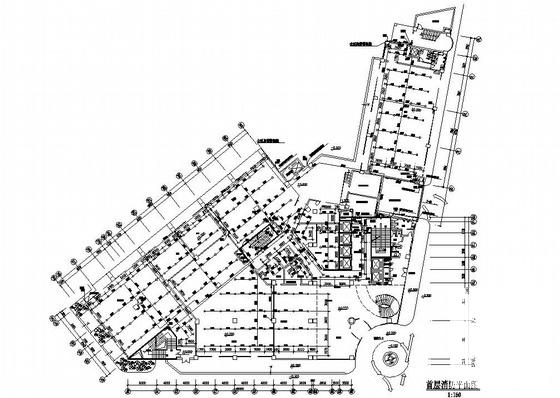

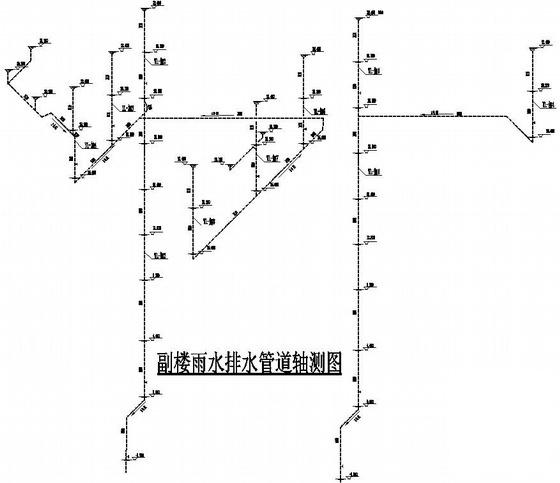

(一)．设计依据：
1．建设单位提供的该项目有关资料和设计任务书；
2．建有关工种提供的作业图和有关资料；
3．国家现行有关给水、排水、消防和卫生等设计规范及规程。
(二)．设计范围：
1．该资料范围包括大楼内的给水排水、消防等管道系统。
(三)．管道系统：
该项目设有生活给水系统、生活热水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统。
1．生活给水系统：1)．市政给水管网供水压力为0.25MPa。
2)．该项目最高日用水量为260m3/d 最大小时用水量22.5m3/h。
3)．给水系统分区：
a． 给水系统分二个区；
b．地下层及地上一-二层部分为低区，由室外市政给水管网直接供水；
c．三、 四、五、六、六层夹层由水箱供水管经减压阀减压后供水；
d．七-十七层由水箱供水管直接供水，其中七层、八层群楼部分在减压阀后供水。
4)．地下生活水池和消防水池、屋顶生活消防合用水箱布置接管等详已施工的原施工图。
5)．水泵房详原施工图，若与现实际情况有出入，应通知设计人员作适当调整。
