高层住宅楼给排水消防CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:21张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水分区:两区
  • 排水体制:污废合流
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 项目所在地:河北

附件详情

  • 给排水设计及施工说明

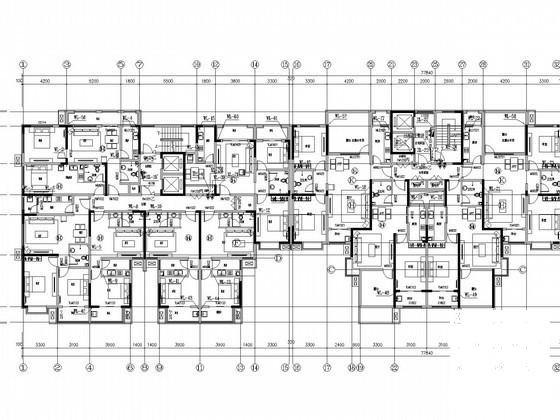

  • 给排水平面图
  • 消防平面图
  • 消火栓系统图
  • 给排水系统图
  • 水暖管井大样图

附件详情

本次的设计范围为建筑单体室内生活给排水系统和消防给水系统,主要包括:生活给排水系统、户内热水系统、消火栓系统、自动喷淋系统及灭火器配置。室外给排水设计由甲方另行委托设计,但应满足本次建筑单体设计的系统要求。
,共21张。

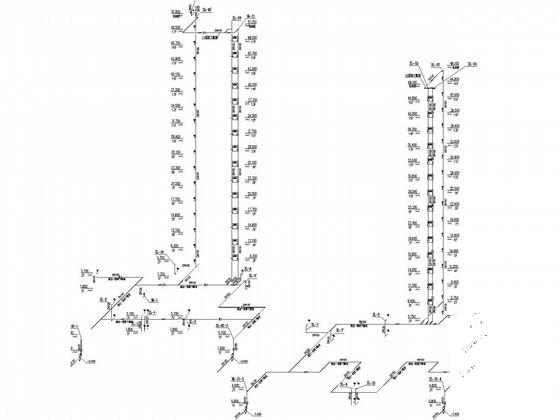

给水系统图

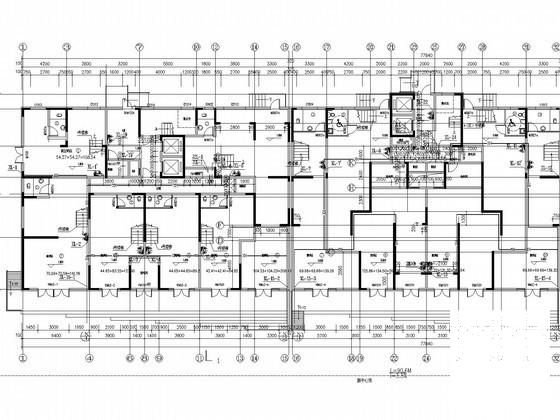

消防平面图

消火栓系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
