多栋高层住宅楼给排水消防CAD施工图纸设计(室内消火栓系统)

附件详情

一、项目概要：

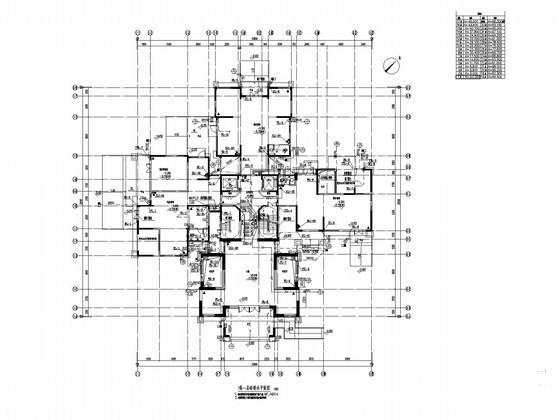

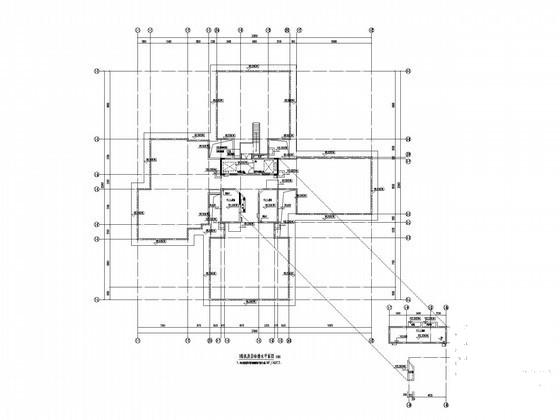

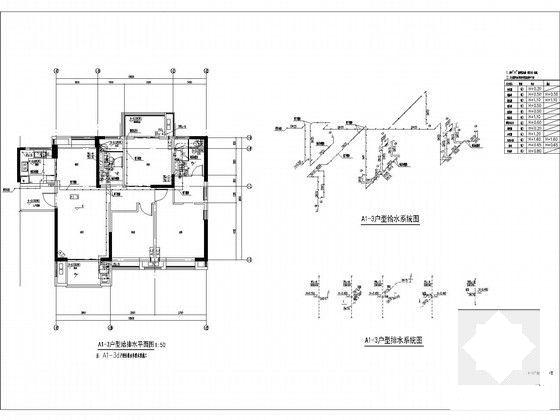

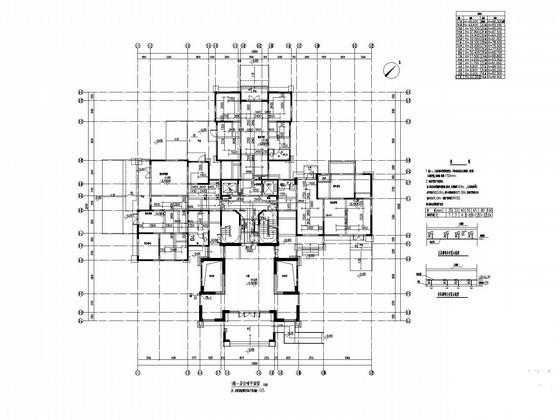

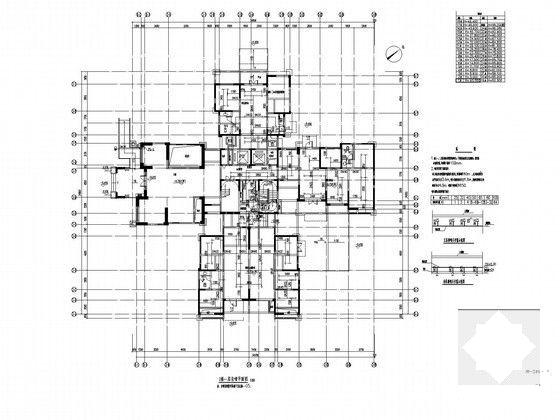

该项目为多栋高层住宅楼给排水消防施工图设计，住宅楼共34层，建筑高度99.2m。设计范围室内生活给排水、热水及 消防系统 。图纸内容包含设计施工说明，主要设备材料表及图例，给水平面图、排水平面图、给排水系统图、消防平面图及系统图等

二、给水系统：
1.给水竖向分区分为 4个区，4层及以下由市政管道直接供水，5-14层为加压低区，15-24层为加压中区，25-34层为加压高区，由设在地下室生活水泵房内的变频供水设备供给。
2.生活热水采取分散供应方式，分户采用电热水器，采用储热式或即热式。预留热水器接口。
三、排水系统：
1.雨、污、废分流制。地面以上生活污废水及雨水自流排入室外污水、雨水管网，地下室、泵房等集水坑用排水潜污泵压力排入室外雨水管网。
2.雨水采用重力流排水系统。
四、消防系统
1.室内消火栓系统竖向分成两个区，由水泵、地下水池联合供水。
2.该项目地下室、一、二层公共用房及商业均设置自动喷淋系统。
