高层住宅楼给排水及消防设计CAD施工图纸(热水系统)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 生产供水设计:热水系统
  • 排水设计:污水系统
  • 项目所在地:河南

附件详情

  • 给排水设计说明
  • 给排水消防平面图
  • 给排水平面大样系统大样图
  • 给排水系统图
  • 给水排水消火栓系统展开图
  • 排水系统展开图

附件详情

一、项目概要:
该项目地处郑州市北三环及电厂路交汇处。为二类高层住宅楼。
二、设计范围:
本建筑物内的给水、热水、污水、室内 消防系统 设计。
三、系统
生活给水设计
热水系统
排水系统图
消火栓系统
灭火配置
,共14张。

给水系统图

给排水平面及系统大样图

排水系统展开图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

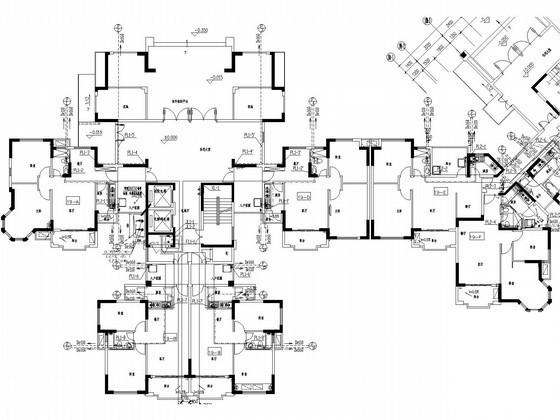

  • 高层住宅楼给排水及消防设计CAD施工图纸(热水系统) - 1
    第 1 张图

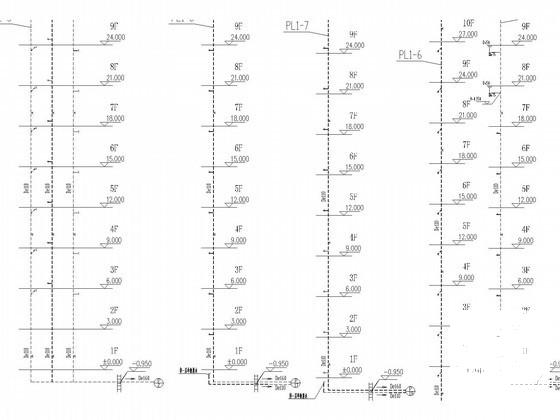

  • 高层住宅楼给排水及消防设计CAD施工图纸(热水系统) - 2
    第 2 张图

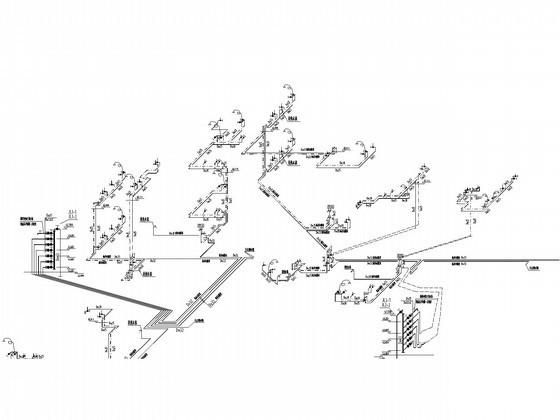

  • 高层住宅楼给排水及消防设计CAD施工图纸(热水系统) - 3
    第 3 张图

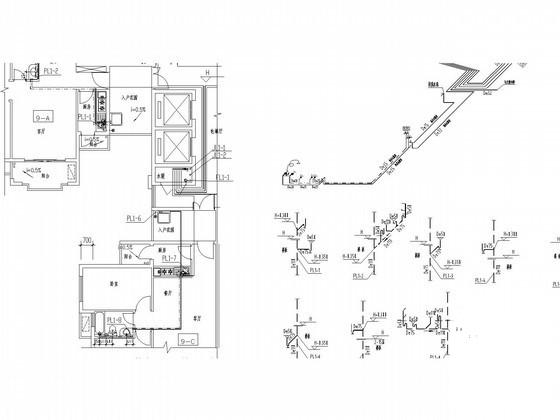

  • 高层住宅楼给排水及消防设计CAD施工图纸(热水系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
