一类高层住宅楼给排水消防CAD施工图纸（33层）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：12869.18平方米
- 建筑地上层数：33层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：分区供水
- 供水分区：四区以上
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
附件详情
- 给排水设计总说明

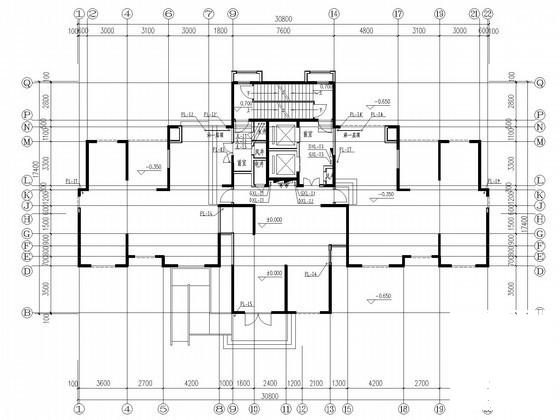

- 给排水平面图
- 户型给排水大样图
- 给水支管系统图
- 热水支管系统图
- 排水支管系统图
- 消火栓系统原理图
- 给水系统原理图
- 排水系统原理图
附件详情
该资料范围包括建筑物室内生活给水系统、生活排水系统、室内消火栓系统和建筑灭火器配置。该项目地上33层，地下1层，属于一类高层住宅，总建筑面积12869.18平方米，建筑总高度为99.3米
，共9张。

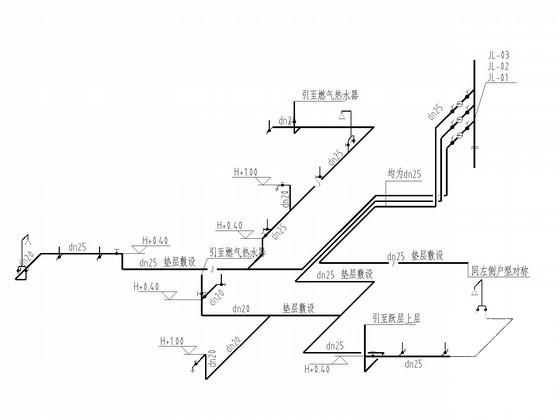

给水支管系统图

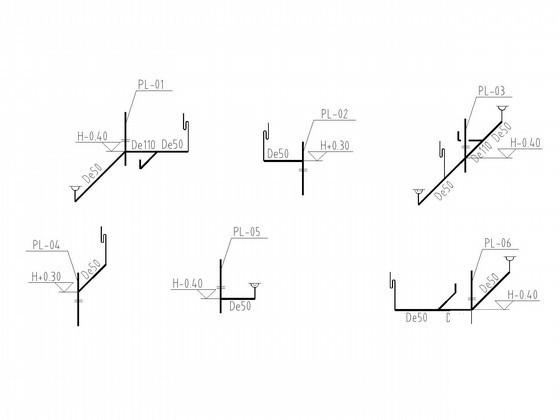

排水支管系统图

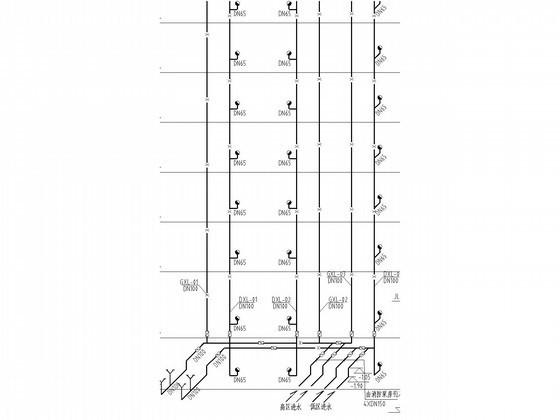

消火栓系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：0.76 MB
- 收藏次数：0
-
文件名称：
附件-995859960058000609687.rar
