32层居住建筑给排水消防CAD施工图纸（甲级设计院）
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：48515.14平方米
- 建筑地上层数：32层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：37张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：三区
- 排水技术：重力排水
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：15
- 大样节点：卫生间
- 项目所在地：河南
附件详情
- 给排水、消防设计及施工说明

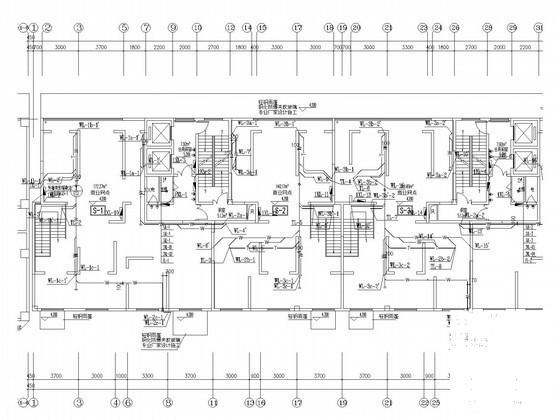

- 给排水及消防平面图
- 管道井大样图
- 给水系统原理图
- 排水系统原理图
- 卫生间大样图
附件详情
该项目地上32层，地下一层，一~二层为商业网点，三~三十二层为住宅，建筑面积为48515.14平方米，建筑高度94.8米，属于二类居住建筑。设计内容包括生活给水排水系统、消火栓给水系统及建筑灭火器配置。
，37张。

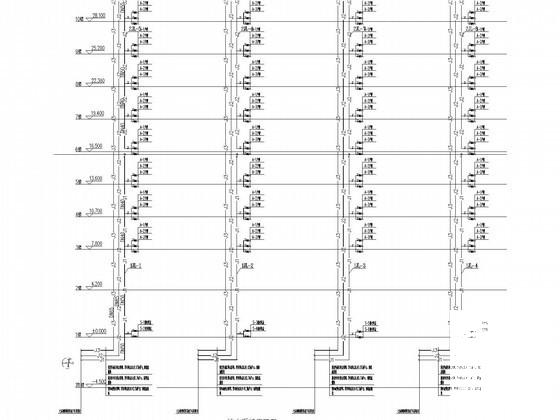

给水系统原理图

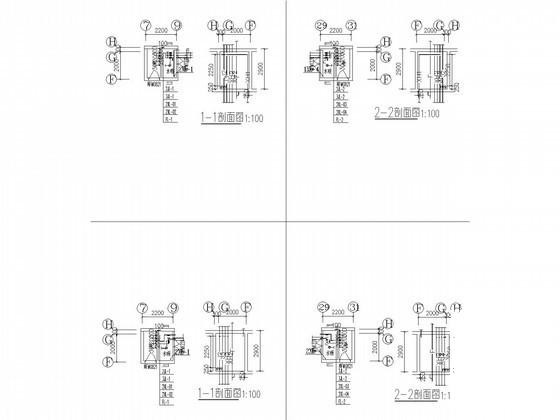

管井大样图

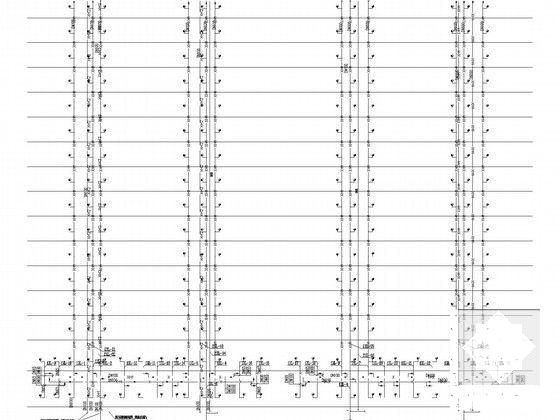

消火栓系统原理图

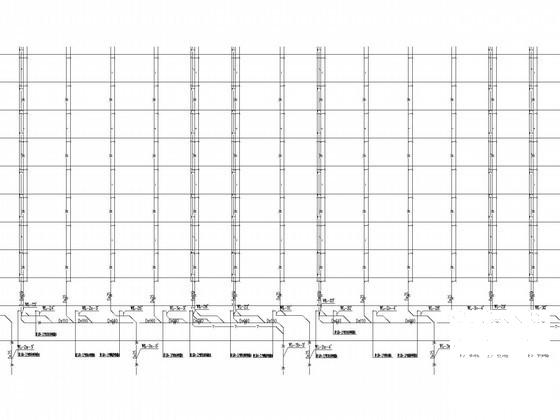

排水系统原理图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：4.44 MB
- 收藏次数：0
-
文件名称：
附件-995859887687988706889.rar
