16层农业大厦建筑给排水及采暖CAD施工图纸(大型甲级设计院)(自动喷淋系统图)

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 地下室用途:车库,设备用房,其它
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 大样节点:水箱,水泵,泵房,阀门管件
  • 热水供应方式:集中热水供应

附件详情

  • 给水系统图
  • 消防水箱系统图
  • 自动喷淋系统图
  • 消火栓系统图
  • 排水系统图
  • 电梯前室送风系统剖面图
  • 1#楼梯间送风系统剖面图
  • 2#楼梯间送风系统剖面图
  • 供暖系统图
  • 地下室给排水管道平面图
  • 给排水平面图
  • 水箱间平面图
  • 地下室送排风排烟平面图
  • 地下室供暖平面图
  • 供暖平面图
  • 水箱间供暖平面图
  • 机房屋顶风机平面图

附件详情

该项目位于新疆,为一类办公楼建筑,设计范围包括给水系统、排水系统、采暖系统、防排烟系统、消火栓系统、自动喷淋系统等。由大型甲级设计院设计出图。
,共22张图。

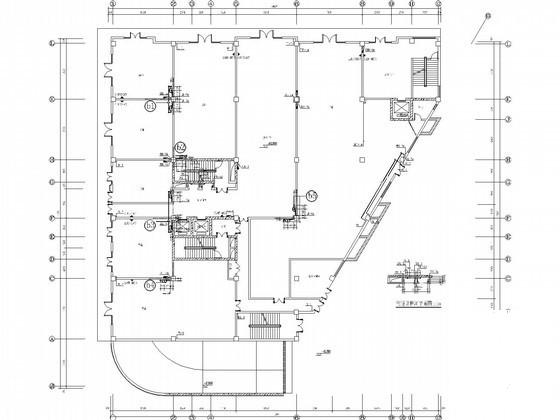

一层给排水平面图

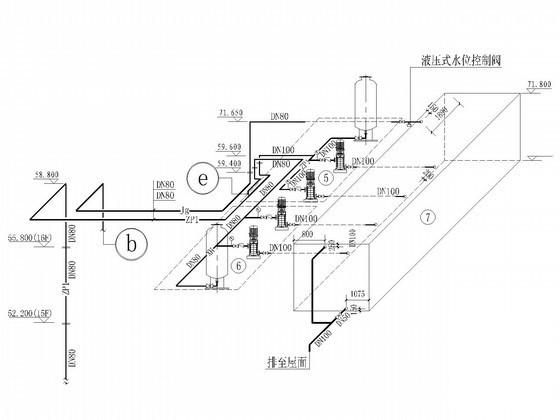

消防水箱系统图

消火栓系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

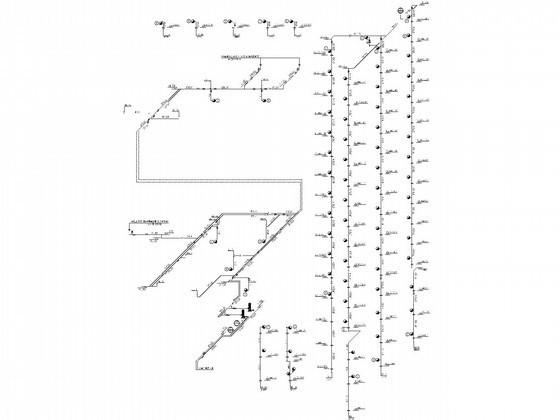

  • 16层农业大厦建筑给排水及采暖CAD施工图纸(大型甲级设计院)(自动喷淋系统图) - 1
    第 1 张图
  • 16层农业大厦建筑给排水及采暖CAD施工图纸(大型甲级设计院)(自动喷淋系统图) - 2
    第 2 张图

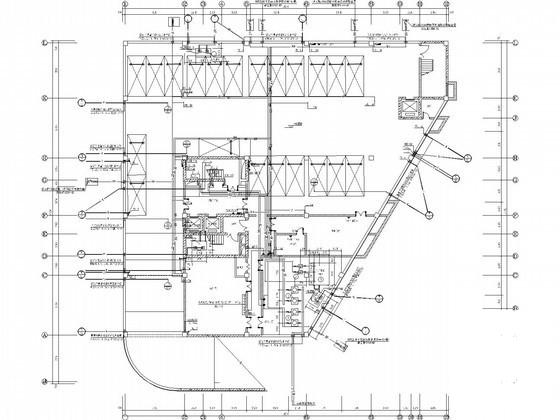

  • 16层农业大厦建筑给排水及采暖CAD施工图纸(大型甲级设计院)(自动喷淋系统图) - 3
    第 3 张图
  • 16层农业大厦建筑给排水及采暖CAD施工图纸(大型甲级设计院)(自动喷淋系统图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
