20层酒店给排水消防CAD施工图纸（太阳能系统、干粉灭火消防系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：办公,商业,酒店,餐饮
建筑高度类型：高层建筑
建筑地上层数：20层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：48张
设计年代：近代
地下室用途：车库,其它
生产供水设计：热水系统
排水设计：雨水系统
消防设计：室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
供水设备：水泵站
供水方式：市政供水,变频供水,分区供水
供水分区：四区
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级,中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：太阳能热水系统,气体消防
大样节点：气体灭火,卫生间
项目所在地：青海

附件详情

给排水设计说明
太阳能热水系统设计说明
屋顶太阳能集热器剖面图
屋顶太阳能支架梁及预埋件平面图
屋顶太阳能给水平面图
屋顶层给排水消火栓平面图
地下室~二十层给排水消火栓平面图
地下室~二十层自动喷水平面图
地下室层自动喷水与干粉灭火平面图
干粉灭火消防系统设计说明
给水系统图
太阳能热水系统图
热水系统图
卫生间热水平面放大图
卫生间热水系统图
卫生间给排水平面放大图
卫生间给水系统图
水箱展开平面图
室外消火栓给水系统图
室内消火栓给水系统图
消防水池剖面图
自动喷水系统图
干粉灭火系统消防控制原理图
排水系统图
雨水系统图

附件详情

本稿件为高层酒店给排水消防施工图纸（含太阳能系统、干粉灭火消防系统），工程为酒店、住宅及地下停车场，地下层为地下停车库（大底盘）一期为住宅楼。本子项为一类高层综合楼，负一层为仓库、车库、公共浴室，一至二层为商场，三至四层为饭店，五层为茶艺，六至九层为酒店办公，十到二十层为酒店客房其中二十层局部为洗衣房屋顶局部设电梯机房,建筑高度76.8米。
设计范围：本子项设有给排水系统、消火栓给水系统、自动喷水系统、干粉灭火系统、太阳能热水系统、雨水系统。
，共48张图纸。

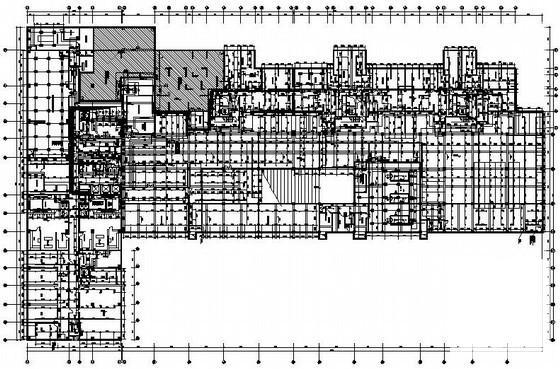

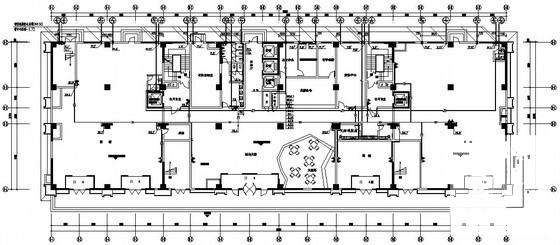

一层给排水消火栓平面图

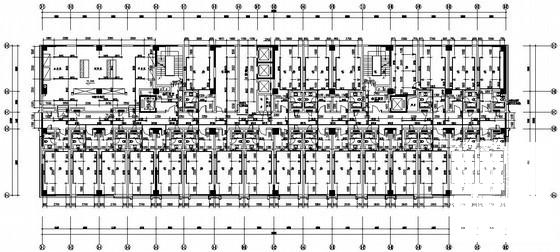

二十层自动喷水平面图

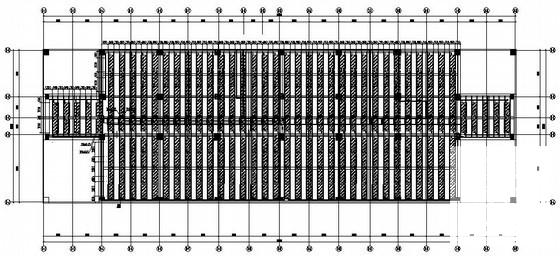

屋顶太阳能给水平面图
