新能源研发基地建设项目科研楼暖通初设图纸

  • 设计详细说明:有

  • 建筑类别:办公

  • 建筑高度类型:多层建筑

  • 建筑设计面积:6530.34平方米

  • 建筑地上层数:四层

  • 图纸设计深度:方案(初设图)

  • 设计年代:近代

  • 设计内容:空调,通风

  • 项目所在地:山东

1、项目概要

项目名称:新能源研发生产基地建设项目科研楼

建设单位:山东创利思源环境科技公司新能源

建设地点:该项目位于山东省聊城市嘉明工业园区,北邻隆源路,东临昌润路.

基地概况:场地外周边相邻建筑:南侧是生产车间。

设计内容:包括建筑(无人防)、结构、给排水、暖通、强电、弱电专业设计.

主要技术经济指标:(具体指标见总平面图)

建筑基底面积:1800.96平方米;总建筑设计面积:6530.34平方米;其中:地上建筑设计面积:1143.7平方米;建筑层数、高度:本建筑主体地上四层,建筑高度18.10米(±0.000至主屋面面层的高度)

建筑类别:办公

防火设计的建筑分类为甲类公共建筑,耐火等级地上二级,地下一级:

2、设计依据

2.1 《民用建筑供暖通风与空气调节设计规范》GB50736-近代

2.2 《建筑设计防火规范》 GB50016-近代(版)

2.3 《建筑防烟排烟系统技术标准》 GB51251-2017

2.4 山东省《绿色建筑评价标准》 DB37/T 5097-2017

2.5 山东省《绿色建筑设计规范》DB37/T 5043-近代

2.6 《民用建筑热工设计规范》 GB 50176-2016

2.7 《民用建筑设计通则》(GB50352-近代)

2.8 《建筑机电工程抗震设计规范》GB50981-近代

2.9 甲方提供的设计委托书及设计要求。

2.10 建筑专业提供的作业图及相关专业提供的设计资料。

3、设计范围

建筑物内的通风、防排烟系统设计。应甲方要求,空调和新风系统,由甲方自行设计。

4、通风及防排烟系统设计

4.1 通风设计

4.1.1 该项目卫生间均采用机械排风系统,通风量按换气次数10次/h计算。

4.2 防排烟设计

4.2.1 地上100平方米以上房间采用自然排烟方式,储烟仓内设不小于房间面积2%的自然排烟窗,自然排烟窗均设置距地面高度1.3m~1.5m的手动开启装置。自然排烟窗距服务区域最远端小于30m。

4.2.2中厅及走廊采用机械排烟。

5.1 所有专用排风竖井内的内壁必须光滑、严密性好、不漏风。

5.2 通风系统管道的下列部位,均应设置70°C防火阀:

5.2.1 穿越防火分区的隔墙和楼板处;

5.2.2 穿越空调和通风机房及重要的或火灾危险性大的房间隔墙和楼板处;

5.3.3 竖风管与每层水平支风管连接处的水平管段上;

5.4.4 穿越变形缝防火分隔处的两侧;

5.5 排烟系统管道当穿越上述部位时,应设置280°C的排烟防火阀。

6、节能环保与绿色建筑设计

6.1 该项目满足山东省《绿色建筑评价标准》 DB37/T 5097-2017中绿色建筑设计一星级标准,详见绿色建筑设计专篇。

6.2 对建筑各部分围护结构均做了节能设计,经判断,热工性能可满足现行节能设计标准的要求。

6.3 风机的单位风量耗功率满足规范的限值0.27W/(m3/h)的要求。

6.4 采暖管道采用高效能的保温材料,选择合理的保温厚度,减少能量损失。

6.5 采用符合国家要求的高效、低噪音环保设备及材料,所有运转设备均做减震和消声。

图纸展示:

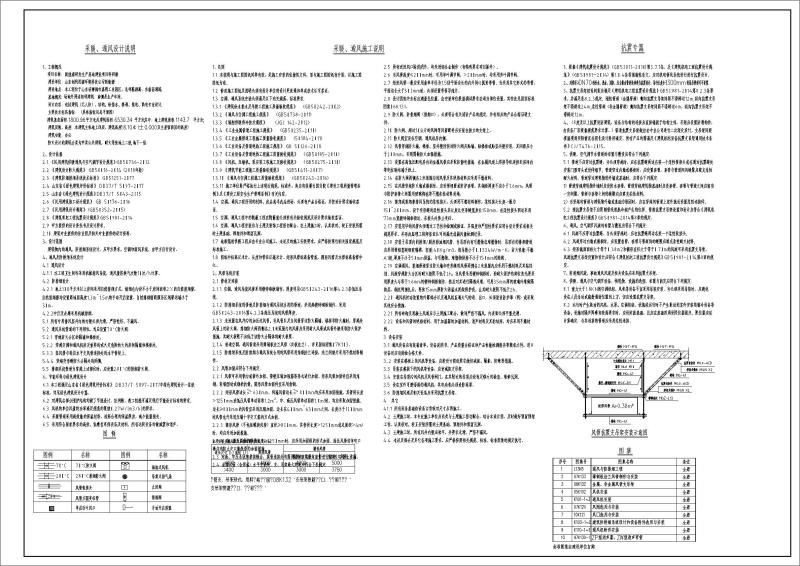

设计说明

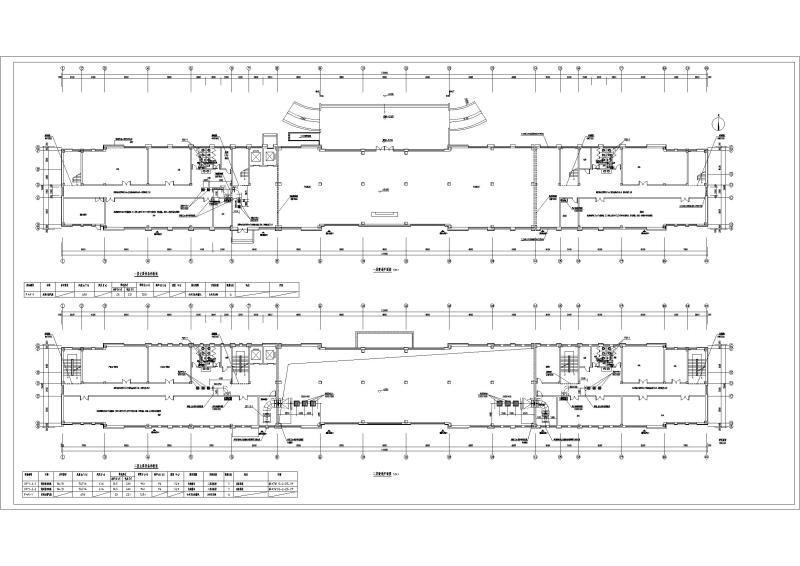

一、二层暖通平面图

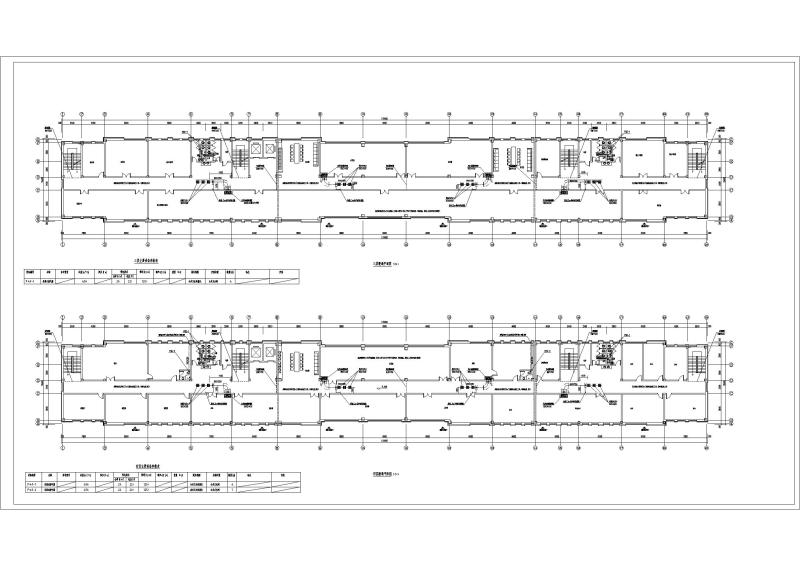

三、四层暖通平面图

机房层风机布置平面图


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 研发楼图纸 - 1
    研发楼图纸 - 1
  • 研发楼图纸 - 2
    研发楼图纸 - 2
  • 研发楼图纸 - 3
    研发楼图纸 - 3
  • 研发楼图纸 - 4
    研发楼图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
