小学建筑群给排水CAD施工图纸（雨水收集）
- 附件设计说明：无
- 建筑类别：教育
- 建筑设计结构形式：钢筋混凝土结构
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：无
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 项目所在地：上海
附件详情
- 给水系统原理图
- 热水系统原理图
- 排水系统原理图
- 雨水系统原理图
- 消火栓给水系统原理图
- 太阳能、空气源热泵生活热水系统原理图
- 空调冷凝水系统原理图
- 水泵房给排水系统原理图
附件详情
该项目为小学给排水施工工程
，共12张。
给水总平面图
给水系统原理图
消火栓系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

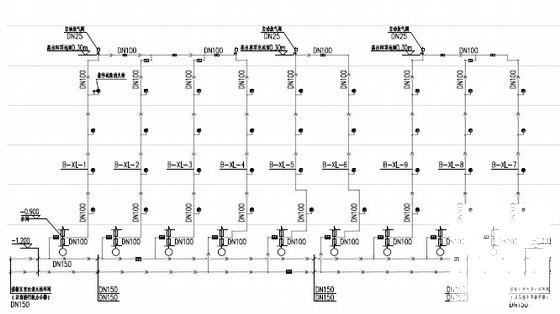

第 1 张图 -
第 2 张图 -
第 3 张图 -

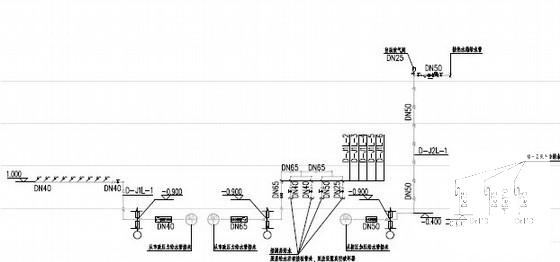

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-28
- 评论次数：0
- 浏览次数：0
- 文件大小：6.06 MB
- 收藏次数：0
-
文件名称：
附件-995860055796508750987.rar
