5层购物中心给排水CAD施工图纸（虹吸雨水、太阳能热水、压力排水、中水源水收集系统）

资料简介
赚取积分

附件设计说明：有
建筑类别：商业
建筑高度类型：多层建筑
建筑设计面积：56838.06平方米
建筑地上层数：5层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：44张
设计年代：近代
地下室用途：商业,车库,设备用房
生活供水设计：生活给水系统
排水设计：雨水系统
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统,灭火器配置系统
供水设备：稳压泵
供水方式：市政供水,变频供水,分区供水
供水分区：两区
排水技术：压力排水
雨水重现期：10年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：30
特殊系统：太阳能热水系统,虹吸雨水,压力排水
大样节点：水箱,泵房,卫生间
热水供应方式：集中热水供应
项目所在地：江苏

附件详情

给排水设计与施工总说明
主要设备表套用标准图集
地下二层~五层给排水平面
机房层、夹层给排水平面图
屋顶层给排水平面图
地下二层~五层喷淋平面图
机房层、夹层喷淋平面图
卫生间大样及对应系统图
箱泵一体化消防增压稳压给水设备大样图
热水给水系统设备间大样图
生活冷水系统
中水给水系统图
生活热水系统
太阳能热水系统原理图
排水管道系统图
压力排水系统原理图
中水源水收集系统图
重力流雨水管道系统图
屋面雨水虹吸排放系统设计说明
虹吸雨水系统图
室内消火栓管道系统展开图
自动喷水灭火系统原理图

附件详情

本稿件为购物中心给排水施工图纸（含虹吸雨水、太阳能热水、压力排水、中水源水收集系统），建设占地面积： 20347.5平方米. 总建筑设计面积： 100021.48平方米。地上总建筑设计面积： 56838.06平方米地下总建筑设计面积： 43183.42平方米。建筑层数：地下二层，地上五层。建筑高度： 33.700米（室外地面到女儿墙）。防火设计的建筑分类：一类高层综合楼；耐火等级：地上一级，地下一级。
设计内容：给水部分:冷水系统,热水系统,中水系统。消防部分:消火栓消防系统 ,自动喷淋系统,消防水炮灭火系统,建筑灭火器配置等。排水部分:排水系统、雨水系统。
，共44张图纸。

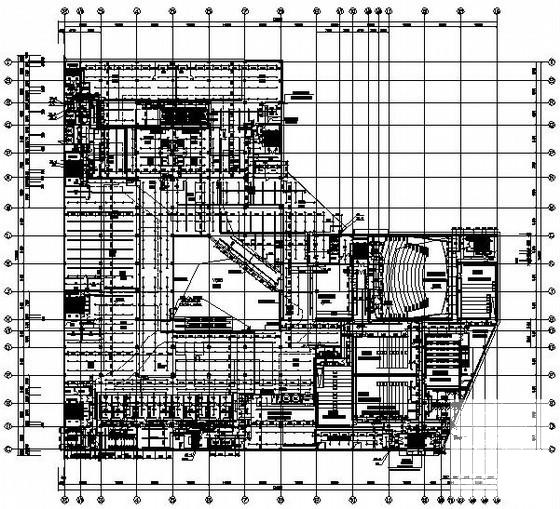

地下一层给排水平面图

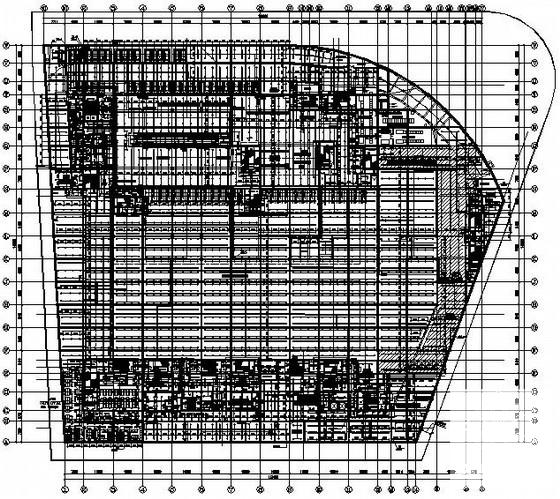

五层喷淋平面图

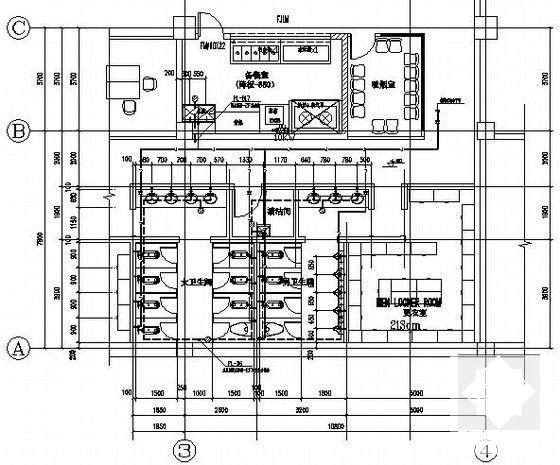

乙型卫生间给排水平面

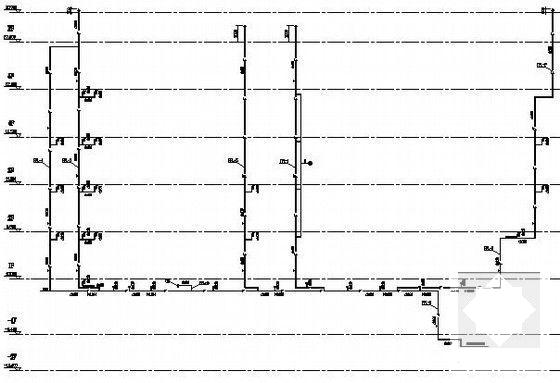

中水水源(废水)收集系统原理图

自动喷水灭火系统原理图

水泵房给排水平面大样图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
