3层耐火一级厂房给排水消防CAD施工图纸（消防炮）
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：10322.38平方米
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统
- 消火栓用水量室外(L/S)：40
- 消火栓用水量室内(L/S)：20
- 项目所在地：江苏
附件详情

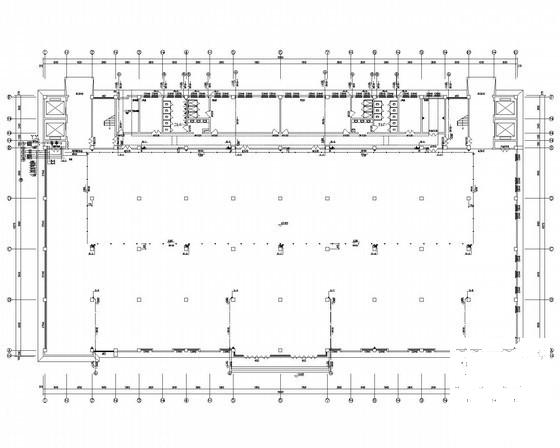

- 给水排水平面图
- 自动喷淋平面图
- 卫生间给排水详图
- 消火栓系统原理图
- 自动喷淋系统原理图
- 排水系统原理图
- 给水系统原理图
- 设计施工说明
- 消防水炮 平面布置图
- 雨水系统原理图
- 消防水炮系统原理图
- 消火栓系统原理图
附件详情
项目概要：该项目为普通厂房，火灾危险性分类为丙类，耐火等级为一级;建筑面积为10322.38m，建筑高度为18.60m，建筑层数为3层。
该项目设计范围为：室内生活给水系统、排水系统及消防给水系统。
。共23张。

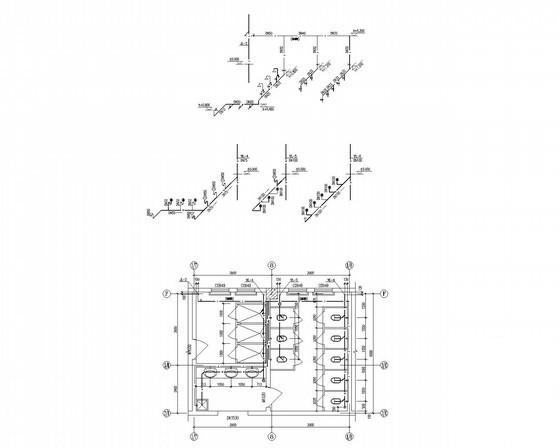

卫生间给排水详图

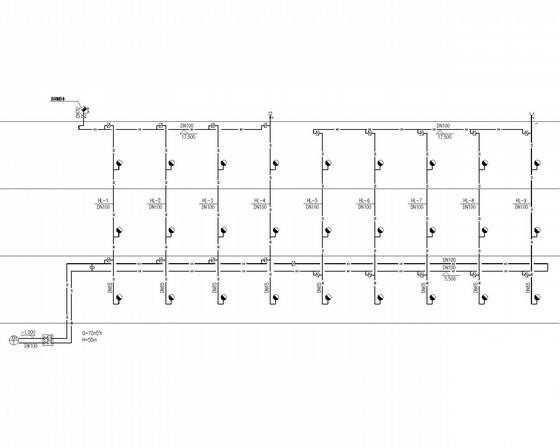

消火栓系统原理图

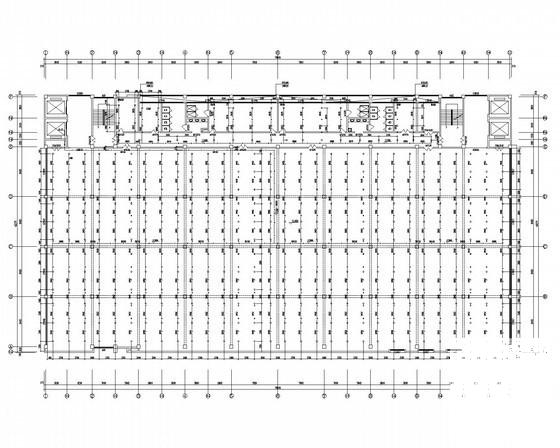

自动喷淋平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.54 MB
- 收藏次数：0
-
文件名称：
附件-995860050708897805858.rar
