厂房室内给排水及消防给排水CAD施工图纸（市政供水）

附件详情

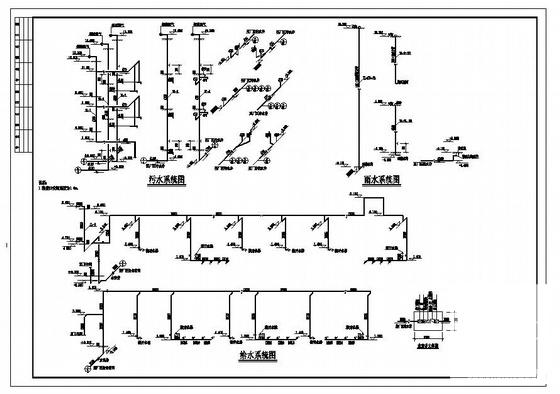

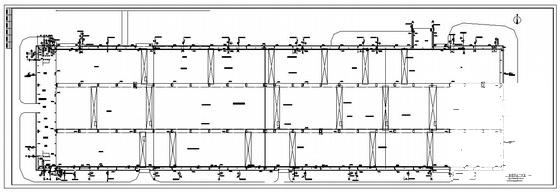

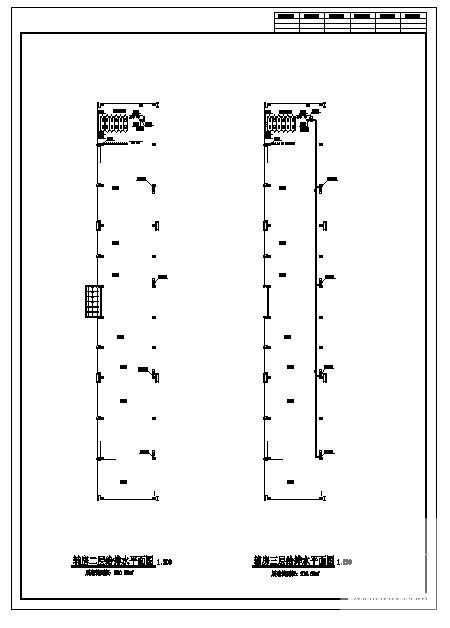

2、 设计范围及内容：厂房室内给排水及消防给排水管道系统;与厂房相关的室外给排水，消防给排水管道系统。3、 给水部分:3.1 水压水量：给水采用市政水,市政水压约为0.4Mpa,该项目最高日用水量为3.2 给水体制：室外给水采用生产，生活与消防合一制，室内给水采用生产，生活与消防分流制。3.3 给水系统：该项目给水利用市政水压直接供水，由现厂区管网接入。3.4 管道材料:生活间给水管采用PPR管，热熔连接；车间内生活、生产给水管采用热浸镀锌钢管，DN≤80mm者，螺纹连接，DN>80mm者，沟槽式卡箍连接；给水管道工作压力为0.4MPa。4、 排水部分:排水量：该项目最大日污水排放量为15.3m3/d最大时污水排放量为1.53m3.4.2 排水系统：排水采用雨水，生活排水及生产废水分流制，粪便污水就近经化粪池或生化池处理后排入室外污水系统。
