耐火材料厂房结构CAD图纸

附件详情

湖北某耐火材料厂房结构图
该资料为:湖北某耐火材料厂房结构图
该项目为单层钢结构厂房
基础结构型式:静压预应力管桩
上部结构型式:门式刚架
围护结构:冷弯薄壁檩条及压型钢板
基本风压:0.32KN/平方米
基本雪压:0.35KN/平方米
吊车台数:2台,起重量:10T
抗震设防烈度:6度
结构几何尺寸:48米*160米
该资料包含:

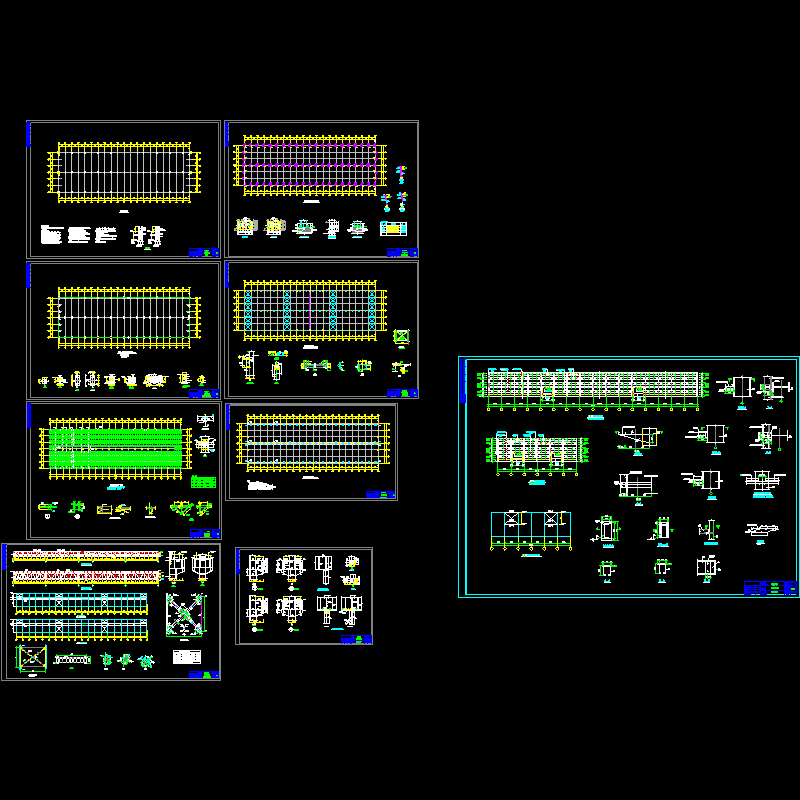

混凝土结构设计说明、钢结构设计说明、桩位图、柱脚锚栓平面布置图、承台,基础梁平面布置图、屋盖支撑布置图、吊车梁 平面布置图 、屋面檩条布置图、吊车梁制动桁架大样、柱间支撑布置图、吊车梁节点大样、墙梁布置图、刚架图共12张图纸。


2

3

4

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

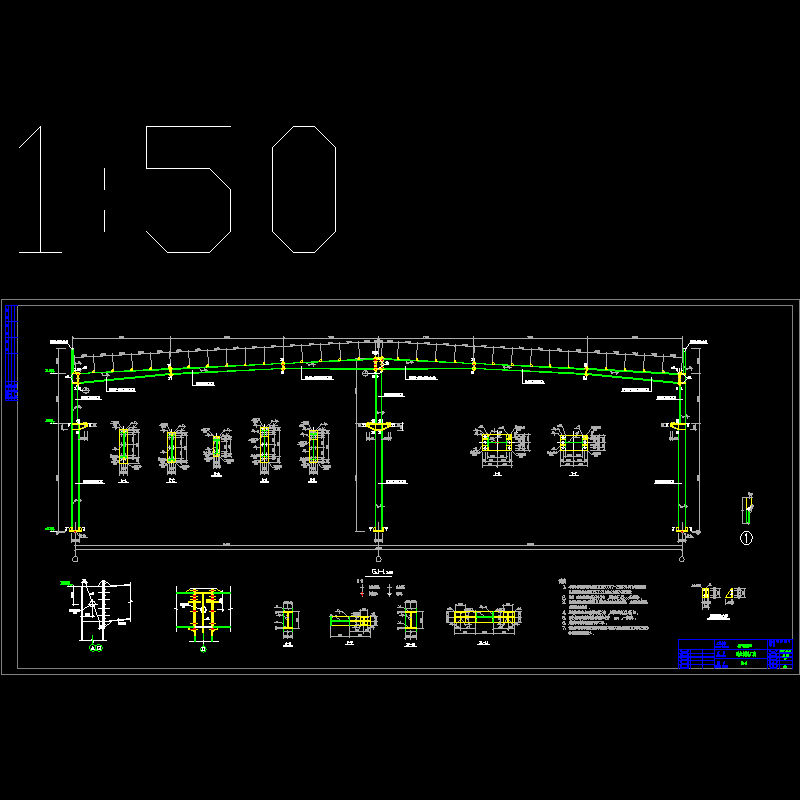

  • gj-1.dwg
    gj-1.dwg
  • 平面.dwg
    平面.dwg

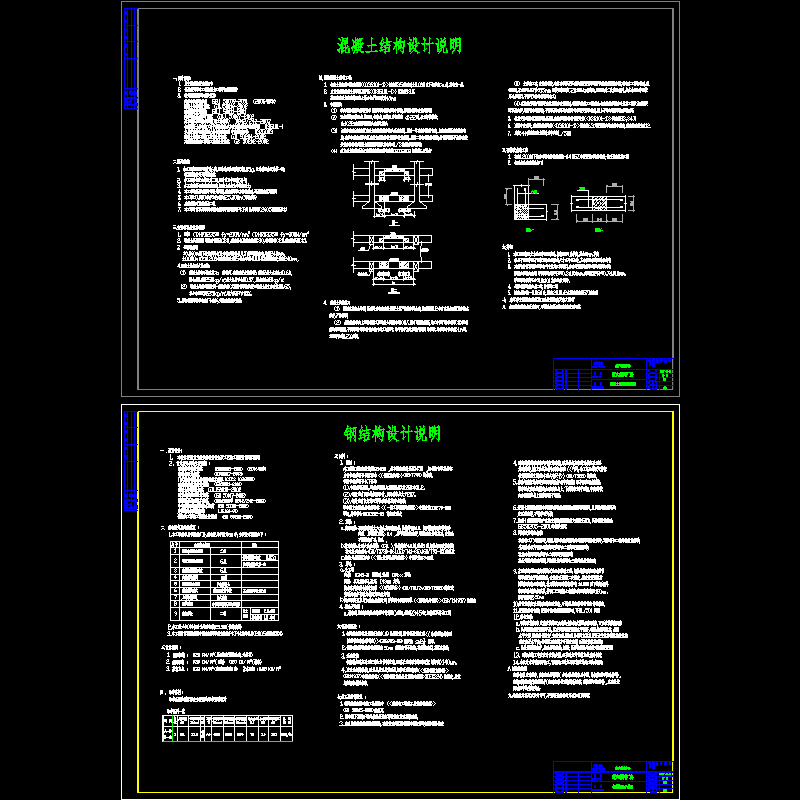

  • 钢结构设计说明.dwg
