3层抗肿瘤基地研发制剂楼暖通施工图纸平面图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计面积:2985.17平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 项目所在地:贵州
项目概要:该项目为 贵州省抗肿瘤药产业化基地研发制剂楼 暖通施工图 。该建筑为框架结构,建筑层数为地上3层,建筑高度为20.1米,基底建筑面积985.46平方米,总建筑面积为2985.17平方米。抗震设防烈度六度。
设计范围:设计内容包括该项目的通风及防排烟设计。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

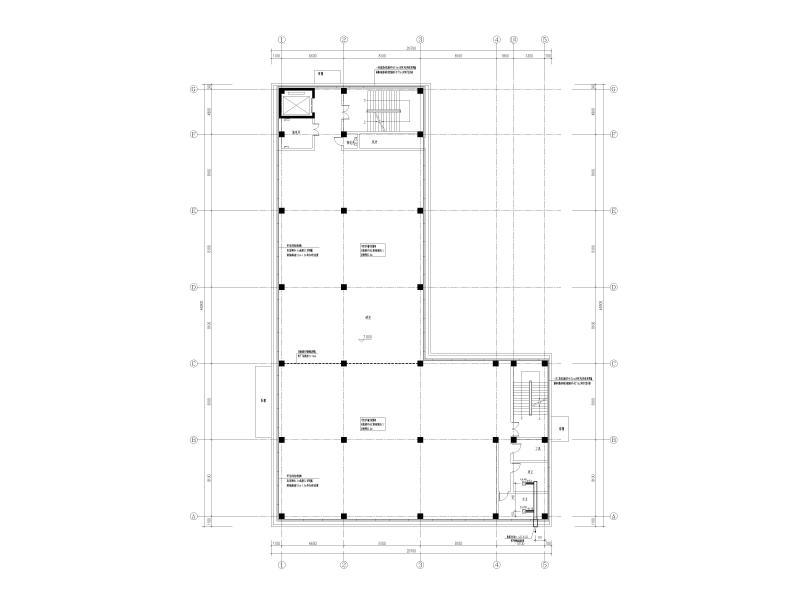

  • 二层排风及防排烟平面图
    二层排风及防排烟平面图

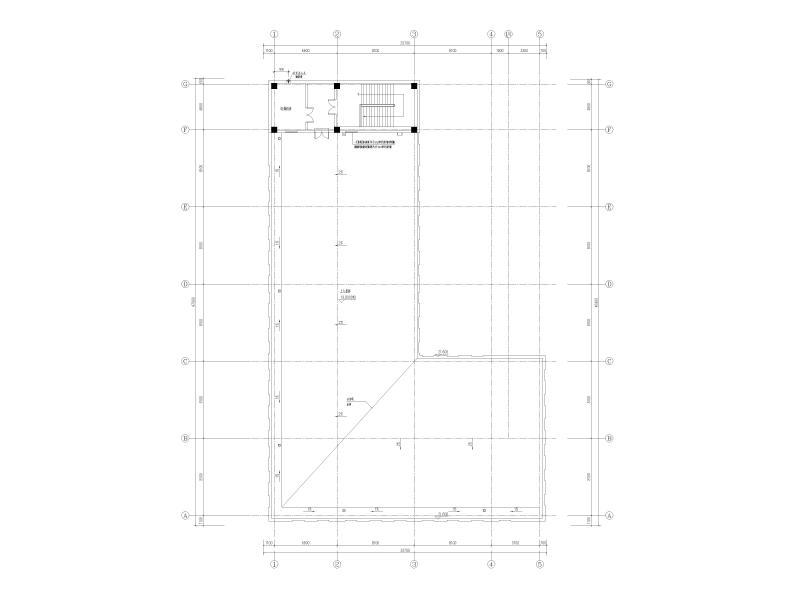

  • 屋顶排风及防排烟平面图
    屋顶排风及防排烟平面图

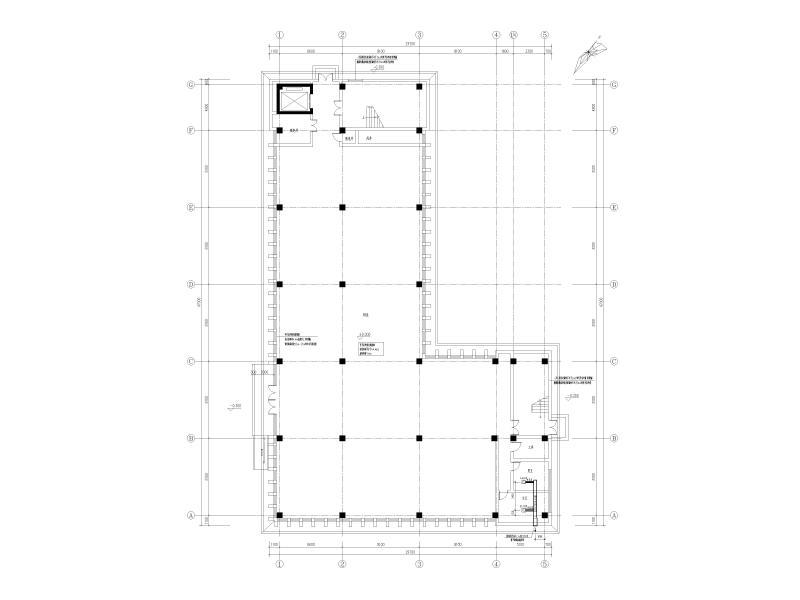

  • 一层排风及防排烟平面图
    一层排风及防排烟平面图
以上是部分截图,请下载附件后查看完整高清内容
