新能源产业示范基地暖通施工图纸cad平面图

1、项目概要：该项目为 新能源产业示范基地 暖通施工图cad ；

2、设计范围：

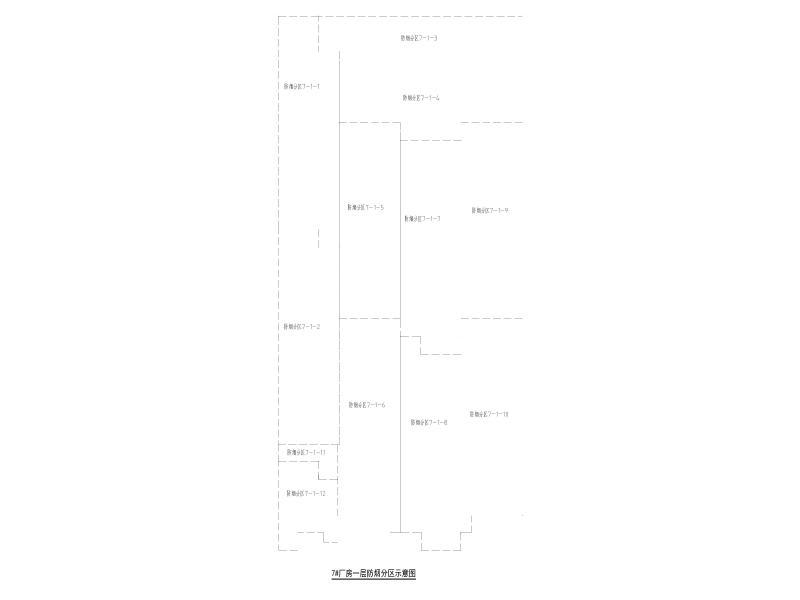

丙类厂房的防烟分区按最长边不超过108m(净高13.5m的8倍)及最大防烟分区2000平方米来划分。火灾时通过厂房顶部通风天窗自然通风方式排烟，通过侧墙外窗外门自然补风。

厂房附属建筑建筑面积超过300平方米设置排烟设施，长度超过40m的疏散走道设置排烟设施。

公共卫生间设置机械排风系统。

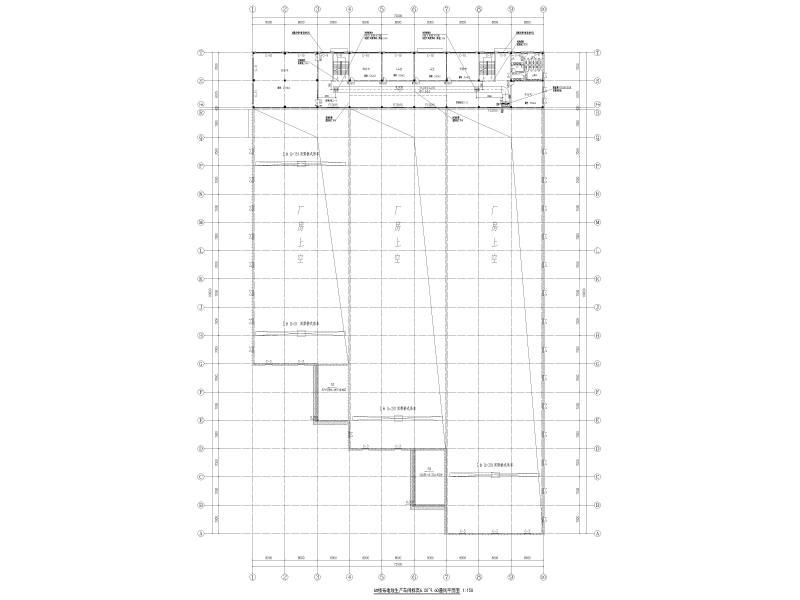

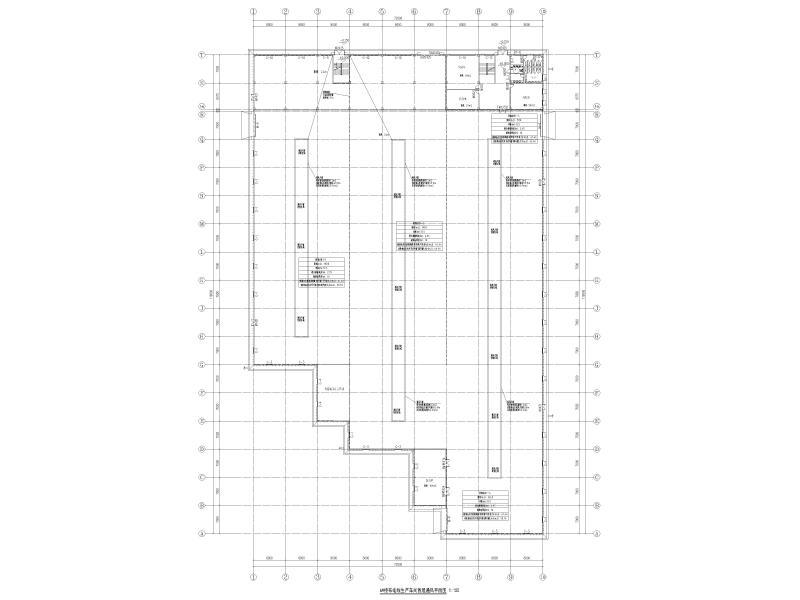

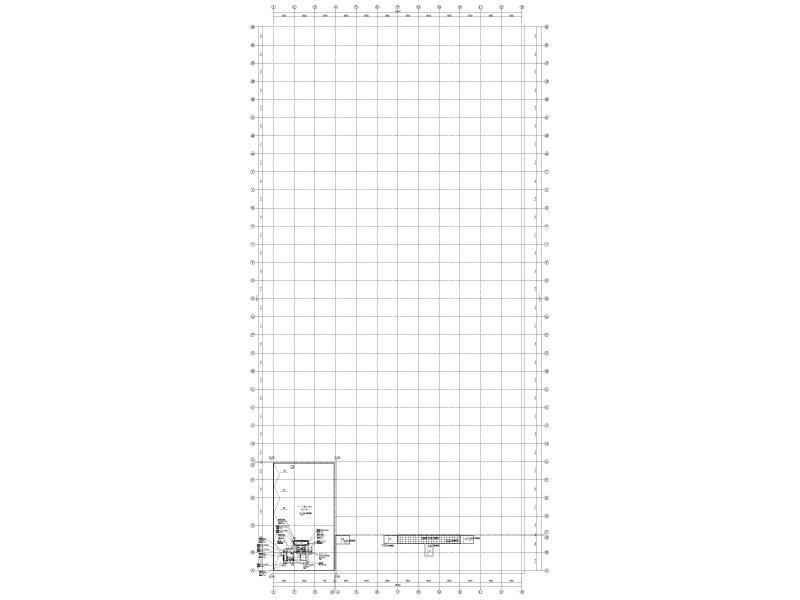

部分图纸展示：
