医院制剂室暖通施工图纸cad平面图
-
建筑类别：医疗
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：空调,通风
-
项目所在地：广东
该附件为4层医疗空调通风施工图
一.设计说明:
1.十万级车间洁净室内设计温度为18℃~26℃,相对湿度为45%%%~65%%%;万级车间洁净室内设计温度为
20℃~24℃,相对湿度为45%%%~60%%%。
2.生产区内凡有洁净度差别的区域之间均应设压差指示装置,示程为0-60Pa。
3.新风管电动阀、送回风总管的防火调节阀、洁净区的高效过滤排风机均应与空调机送风机进行电气联锁,消防防
排烟风机电气控制见《防、排烟设备安装图》99K103。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

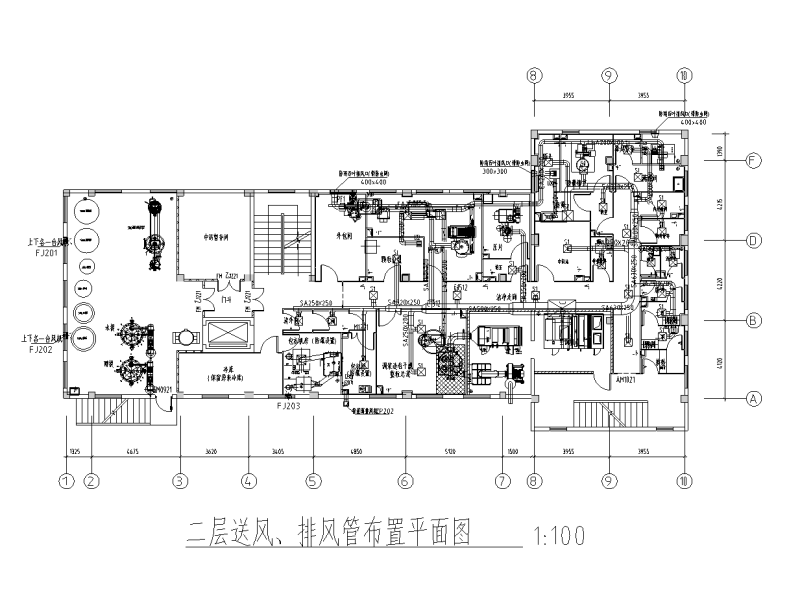

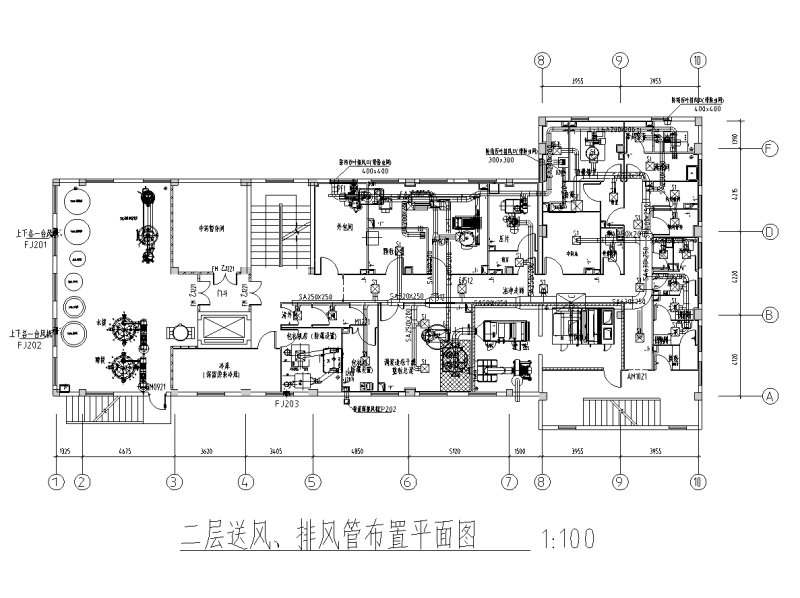

二层送风、排风管布置平面图 -
空调系统流程图 -
三层风口设备布平面图 -
四层冷媒、冷凝水管布置平面图 -
送风排管 -
一层通风布置平面图
以上是部分截图，请下载附件后查看完整高清内容
