制剂车间暖通施工CAD大样图

附件详情

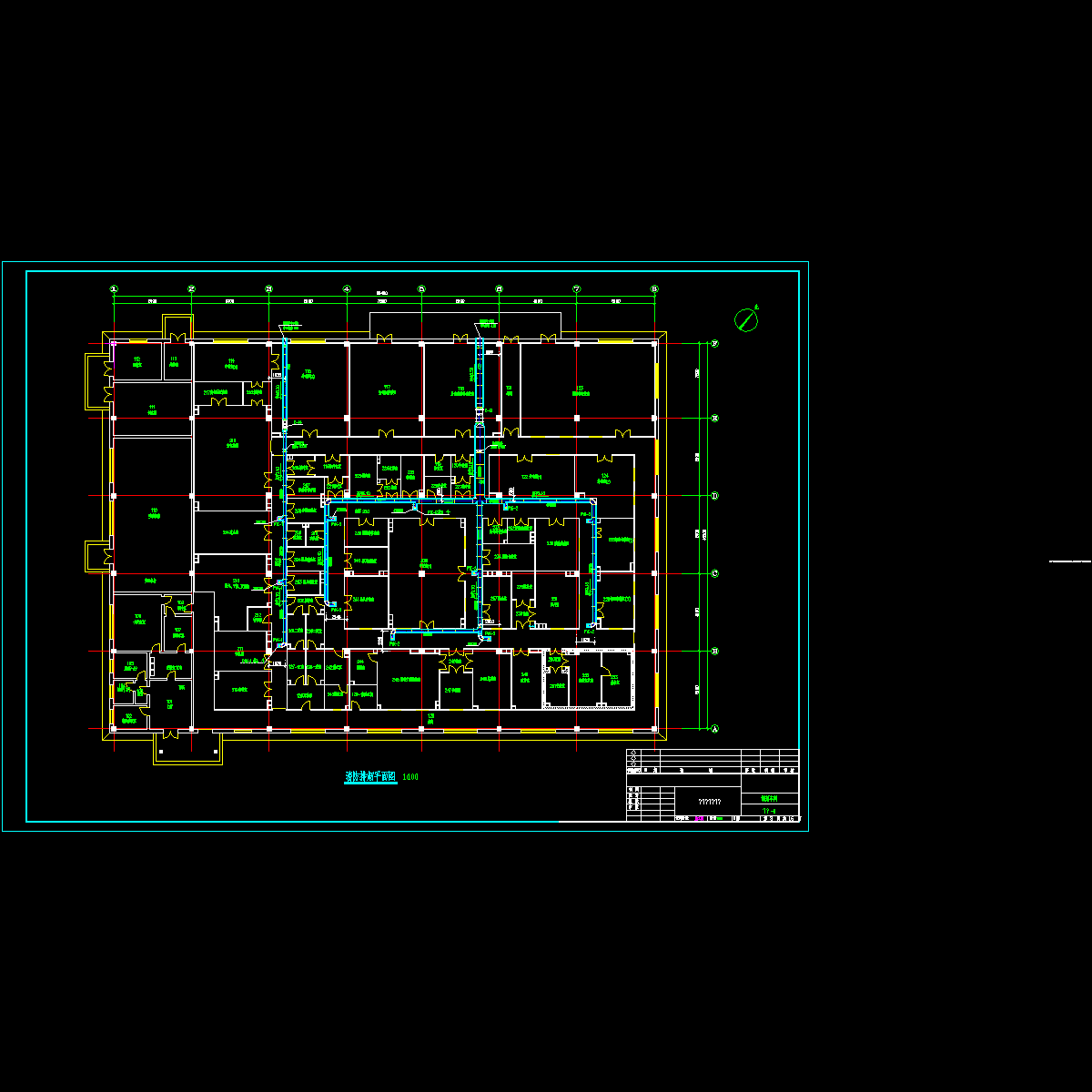

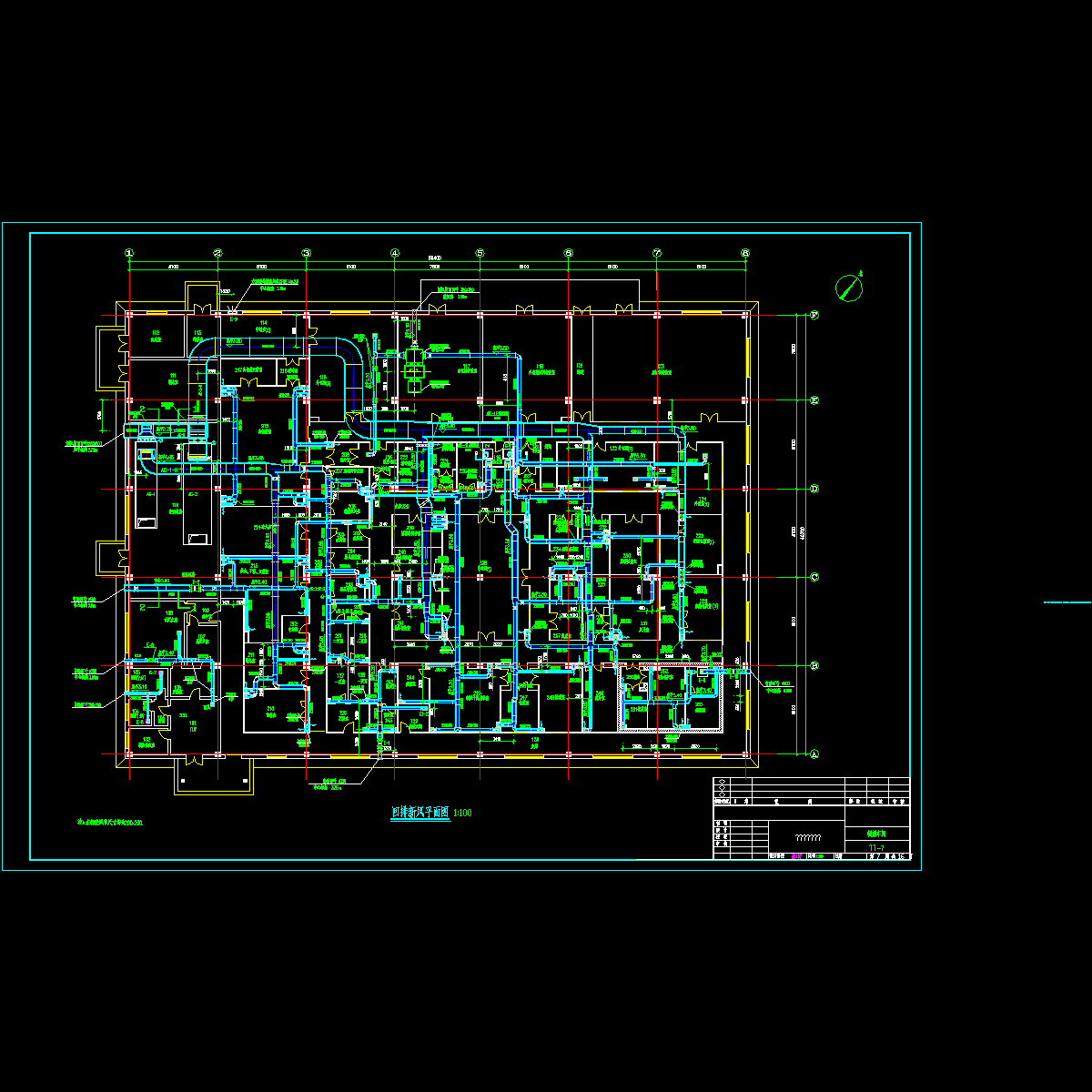

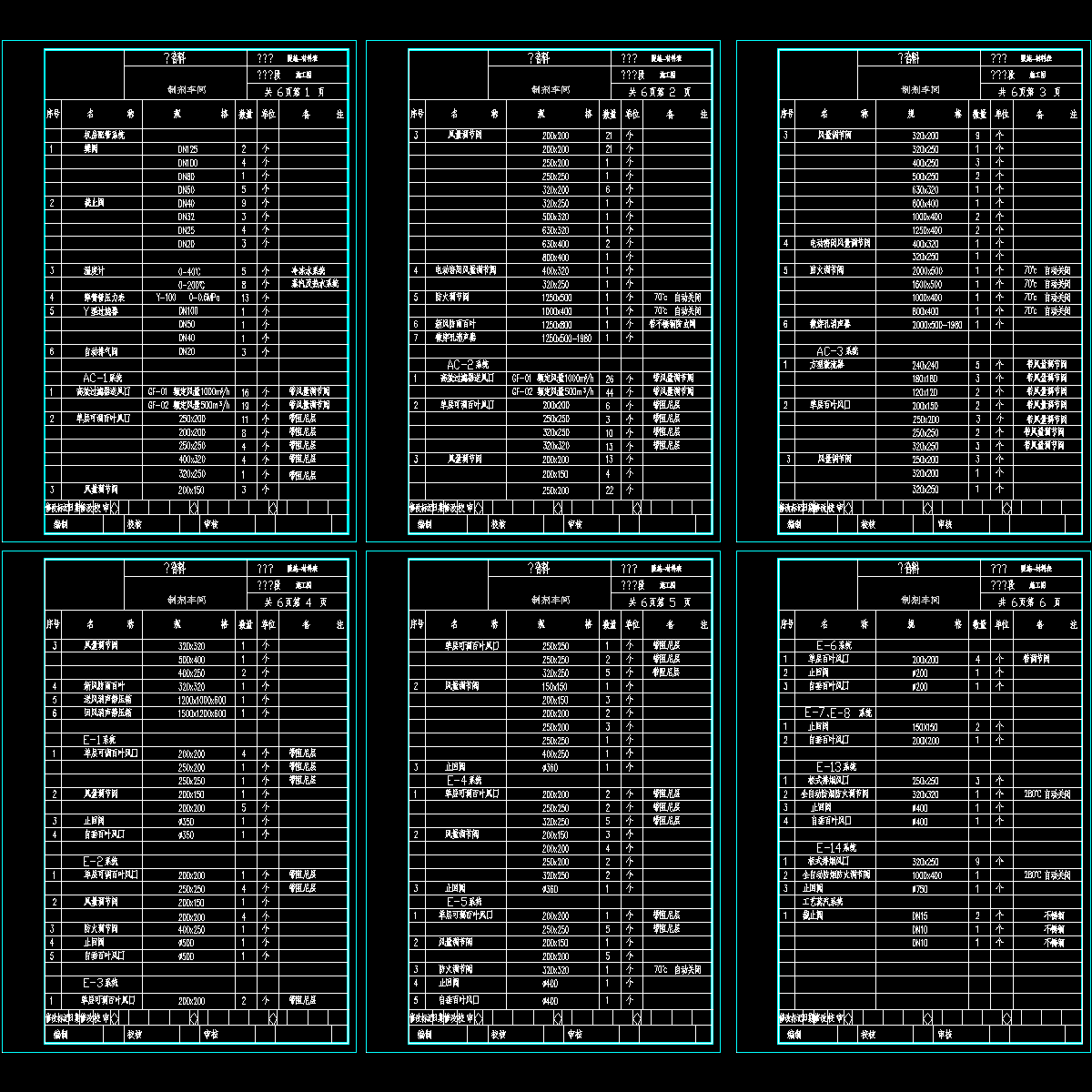

该资料包含采暖，工艺用蒸汽，净化空调，除尘，排烟图纸。本药厂剂型有胶囊，丸剂，片剂。包括净化空调大样图，风量平衡表，主要设备表，机房安装详图等。
该资料为车间通风空调与净化工程，空调机组设在制剂车间空调机房，冷源应甲方要求采用深井水作冷冻水，冷水温度空调系统冷负荷为433KW，根据生产工艺要求，本厂房设30万级净化空调AC-1、AC-2系统和AC-3舒适空调系统；该项目为热水采暖系统，供水温度95摄氏度，回水温度70摄氏度。
