抗肿瘤基地公用工程暖通施工图纸平面图

资料简介
赚取积分

设计详细说明：有
建筑类别：医疗
建筑高度类型：单层建筑
建筑设计面积：841.08平方米
建筑地上层数：1层
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
设计内容：空调,通风,采暖,防排烟
项目所在地：贵州

项目概要：该项目为 贵州省抗肿瘤药产业化基地公用工程暖通施工图 ；本子项为单层丙类2项厂房。建筑设计使用年限：50年（二级）建筑物分类：建筑等级为二级，耐火等级为二级，抗震设防烈度六度。建筑规模：基底建筑面积675.00平方米，总建筑面积为841.08平方米。建筑层数和建筑总高度：建筑层数为地上1层、地下局部1层，室内外高差0.3，米建筑高度为5.80米。

设计范围：通风、防排烟系统设计；锅炉房系统设计；空调系统预留设计

部分图纸展示：




以下是附件的其中一部分截图，共3张，您也可以搜索更多您想要的资源

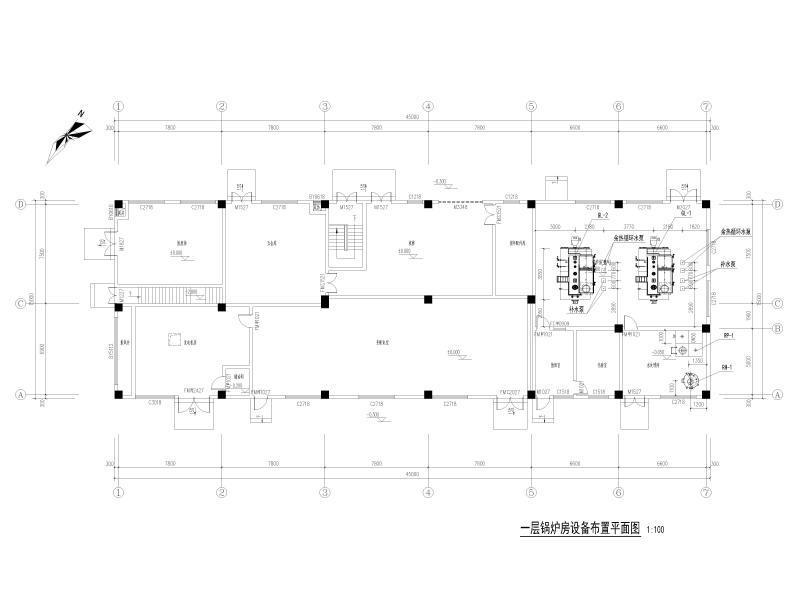

一层锅炉房设备布置平面图

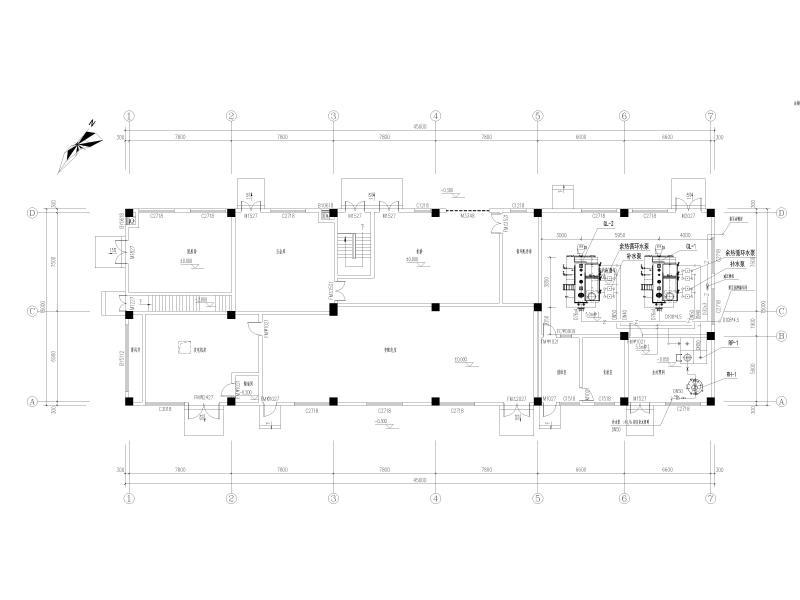

一层锅炉房设备管线平面图

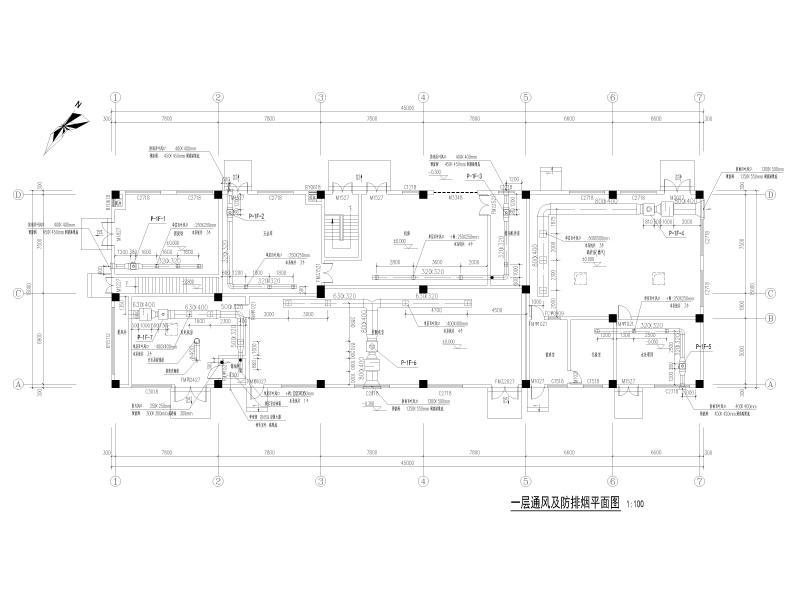

一层通风及防排烟平面图

以上是部分截图，请下载附件后查看完整高清内容
