5850平米2层地下车库人防通风排烟系统设计施工图纸

  • 设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:多层建筑
  • 建筑设计面积:5850平方米
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:23张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 送风方式:散流器送风
  • 项目所在地:河北

附件详情

该项目位河北省,是一个地下车库建筑,地下二层,建筑面积约5850平方米。图纸内容包含设计及施工说明,主要设备材料表及图例,人防部分平时通风排烟平面图,人防通风平面图,人防部分平时送、排风机房平、剖面图,战时送风机房平、剖面图,移动电站通风平面图,人防口部详图,通风排烟平面图等...

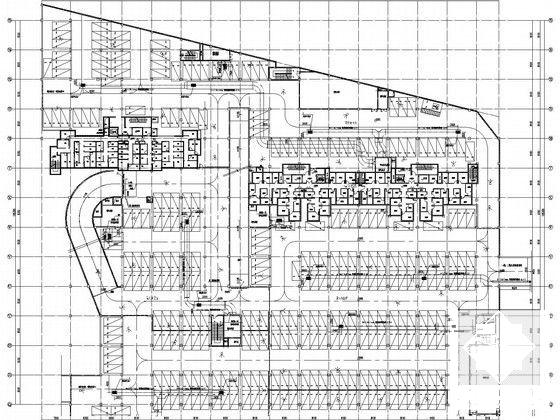

人防战时通风平面图

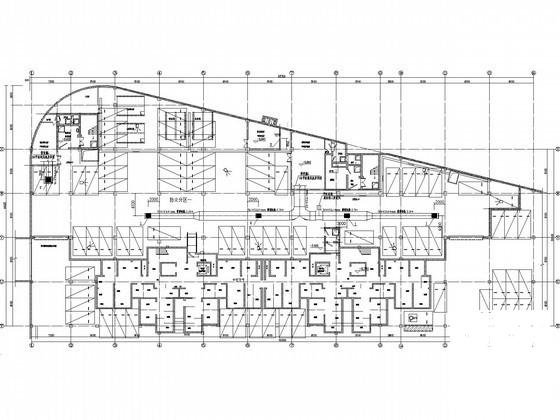

地下一层通风排烟平面图平面图(一)

车库地下一层通风排烟平面图(三)

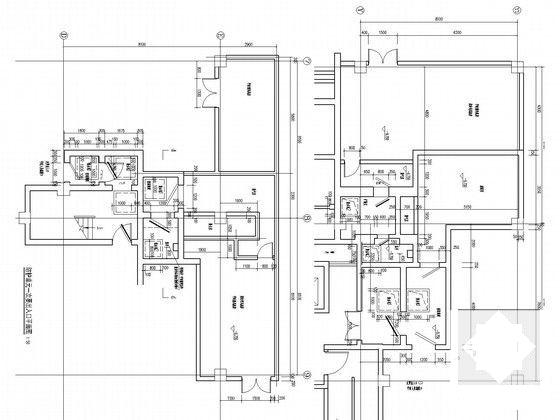

防护单元一次要出入口平面图

车库地下一层通风排烟平面图(二)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下车库排烟设计 - 1
    地下车库排烟设计 - 1
  • 地下车库排烟设计 - 2
    地下车库排烟设计 - 2
  • 地下车库排烟设计 - 3
    地下车库排烟设计 - 3
  • 地下车库排烟设计 - 4
    地下车库排烟设计 - 4
  • 地下车库排烟设计 - 5
    地下车库排烟设计 - 5
  • 地下车库排烟设计 - 6
    地下车库排烟设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
