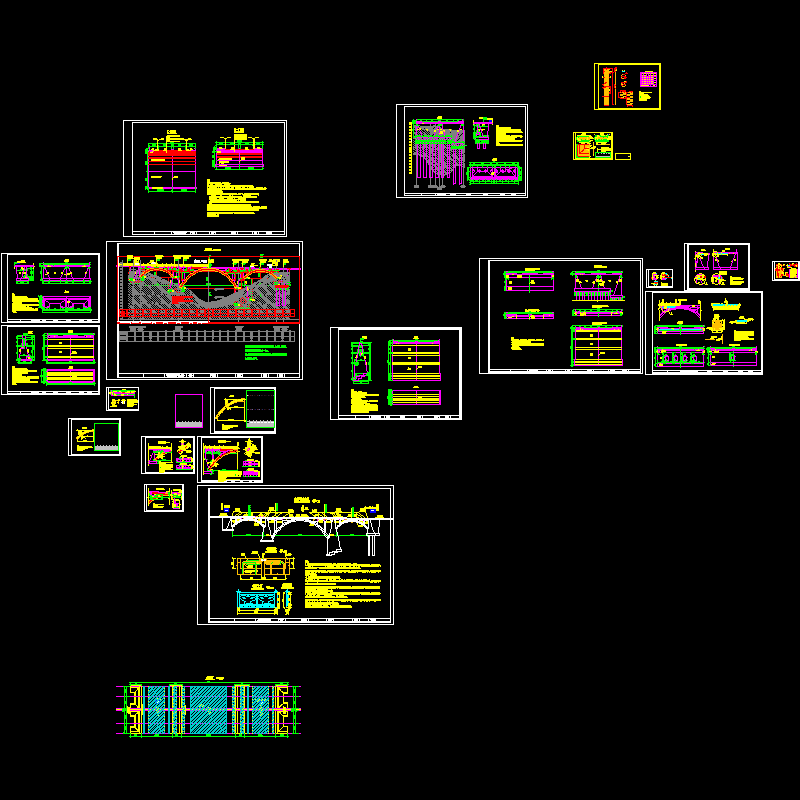

203520m连拱空腹式石拱桥全套CAD施工图纸（21张）.dwg

桥梁概况： 　　 1.设计荷载：汽车：城A荷载；人群：5.0KPa。 　　 2.该桥梁为三跨净（20m 35m 20m）共75m的连拱空腹式石拱桥，桥梁全长为101m。 　　 3.桥梁宽度为30m=6.25 8 1.5 8 6.25。中央为1.5m分隔带，双向四车道共16m，两侧为6.25m人行道，其下作成空箱布设地下管线。 　　 4.该桥中跨跨径为35m，拱圈厚140cm，矢跨比为fo/Lo=1/3，悬链线拱轴系数m=3.500；两边跨跨径为20m，拱圈厚100cm，矢跨比为fo/Lo=1/4，悬链线拱轴系数m=2.814；中跨腹拱跨径4m，拱圈厚40cm，矢跨比为fo/Lo=1/3的圆弧拱；边跨腹拱跨径2.5m，拱圈厚30cm，矢跨比为fo/Lo=1/3的圆弧拱。全桥采用满堂支架施工。 　　 5.本桥中跨、边跨主拱圈均采用无铰拱，腹拱圈在靠桥台和桥墩处为三铰拱，其余为二铰拱。 　　 6.该桥为纵向1.5%的坡桥。采用拱圈正置型式布置，即每个拱圈左右拱脚起拱标高相同，则左右半跨恒载不同，为此将填料透空以及主拱圈左侧横墙挖空4个过人洞，右侧横墙挖空1个过人洞的方法以减少恒载，使左右恒载趋于平衡。 　　...... 　　设计于2013年，共包含CAD设计图21张。
