5×28m钢筋混凝土空腹式拱桥施工图纸48张

  • 位置:江西
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:28m
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

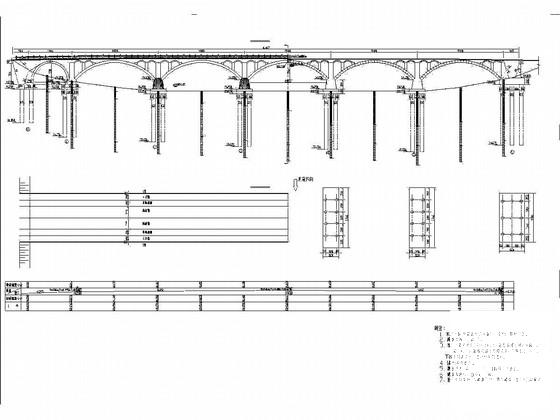

  • 桥型布置图
  • 拱桥横断面图
  • 0号桥台一般构造图
  • 6号桥台一般构造图
  • 1号桥墩一般构造图
  • 2~5号桥墩一般构造图
  • 主拱一般构造图
  • 主拱和腹拱拱肋一般构造图
  • 0号桥台与1号桥墩地梁一般构造图
  • 0号桥台与1号桥墩地梁钢筋构造图
  • 桥墩声测管构造图
  • 桥台声测管构造图
  • 桥墩桩基钢筋构造图
  • 墩、台基础平面布置坐标表
  • 桩基坐标图
  • 水泥混凝土路面接缝图
  • 栏杆构造图
  • 栏杆枕梁钢筋构造图
  • 人行道、栏杆构造图
  • 腹拱拱肋钢筋构造图
  • 主拱拱肋钢筋构造图
  • 桥墩墩身钢筋构造图
  • 桥台台身钢筋构造图
  • 桥台承台钢筋构造图
  • A型人行道板钢筋构造图
  • B型人行道板钢筋构造图
  • 桥面横向排水系统构造图
  • 桥梁起、终点平面交叉布置图
  • 交叉路面结构图
  • 北岸交叉口设计图
  • 传力杆、拉杆布置图
  • 灯杆基础、安装做法及零件图
  • 单臂路灯构造图

附件详情

设计荷载:公路—Ⅱ级。桥梁全长164.17米,5×28m(净跨25.2m)钢筋混凝土空腹式拱桥矢跨比为1/4.5。下部采用实体式墩台,基础均采用桩基础。桩基均采用嵌岩桩。桥面宽:净-2×3.75米机动车道+2×2米非机动车道+2×2人行道+2×0.25米栏杆,总宽度为16米。桥梁终点与XX路相交,相交处采用扩大喇叭口形式,交叉口长42.32米,桥梁人行道与沿江北路人行道相接设计洪水频率:1/100,通航等级:不通航。设计高程均为桥面中心线处标高。
桩基φ8、φ16、φ25,桩基加强筋N2设在主筋内侧,每2米一道,自身搭接部分采用双面焊。桩基钢筋笼分段插入桩孔中,各段主筋须采用焊接,钢筋接头应按规范要求错开布置。定位钢筋N5每隔2m设一组,每组4根均匀设于桩基加强筋N2四周。一般胀缝采用I型与构造物衔接处设II型胀缝。栏杆石料为乐清青石,有节理不能用,接头均用榫接,并用环氧砂浆嵌缝。凸面线条部分采用三面剁斧,凹面(影点部位)采用点凿,扶手与柱顶部分用三面剁斧。栏杆抱鼓全厚13cm,凹缝深1.5cm。
……共计48张,设计于

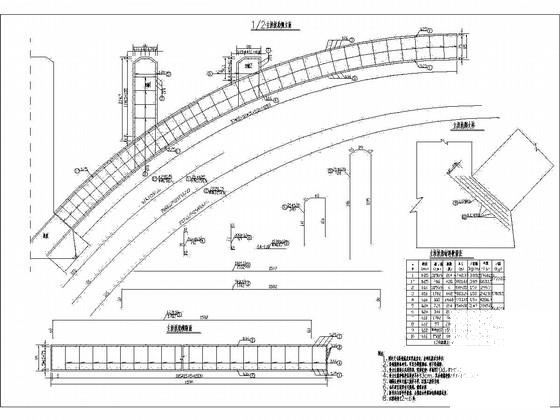

主拱拱肋钢筋构造图

5号桥墩桩基钢筋构造图

3号桥墩声测管构造图

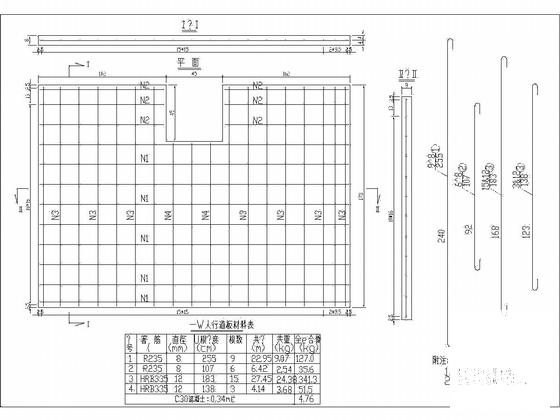

B型人行道板钢筋构造图

桥梁起、终点平面交叉布置图

交叉路面结构图

石栏杆

水泥混凝土路面接缝图

2~5号桥墩一般构造图
