三孔空腹式拱桥施工方案图纸(37张)

  • 使用性:公路桥
  • 跨径大小和多跨总长:56m
  • 承重构件受力情况:拱桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

设计荷载:公路Ⅰ级 全桥长度:72米
桥 型:圆弧线拱桥 边孔净矢跨比:1/5.64
中孔净矢跨比:1/7.09 桥面宽度:净-12+2×1.5m
桥面横坡:行车道2% 地震烈度:6度,按7度设防
人行道1.0%
桥面纵坡:5.0%(桥梁中心设R=200米的竖曲线)。
其中主拱圈拱脚最外缘之间的距离为60米。

图纸内容:
设计说明 、全桥工程数量汇总表
桥型总体布置图、中孔主拱圈上部构造图
边孔主拱圈上部构造图、主拱圈竖向坐标定位图
中孔主拱圈钢筋构造图(二)
边孔主拱圈钢筋构造图(二)
主拱圈钢筋数量表
腹拱圈钢筋构造图(二)(边孔)
腹拱圈钢筋构造图(三)(中孔)
拱圈钢筋构造图(四)(中孔)
腹拱圈钢筋构造图(五)(中、边孔数量表)
中孔装饰拱圈构造图、边孔拱上横墙一般构造图
墩上横墙一般构造图、中孔主拱圈及横梁布置图
A型、B型、C型横梁及横墙一般构造图
D型横梁一般构造图
A型、B型、C型、D型横梁钢筋布置图
A型、B型钢筋砼板构造图
桥墩一般构造图、桥墩钢筋布置图
桥台一般构造图、桥台拱座钢筋布置图
中孔桥面现浇层钢筋布置图
桥面结构、拱上侧墙及锥坡构造图
伸缩缝、护拱及排水系统构造图
栏杆构造图
……
共计37张

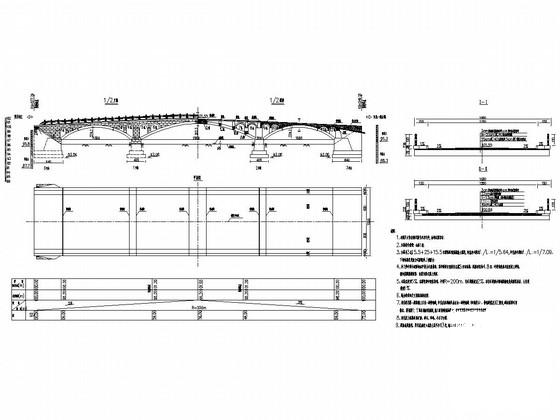

桥型总体布置图

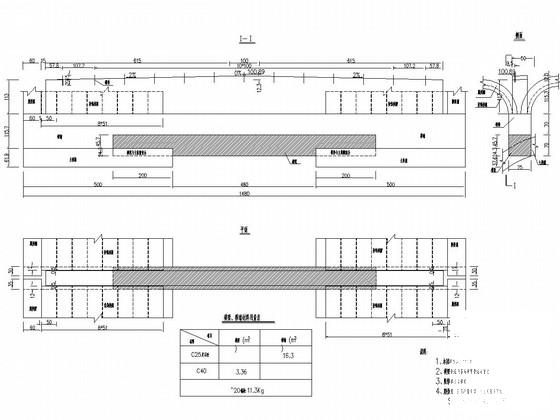

A型横梁及横墙一般构造图

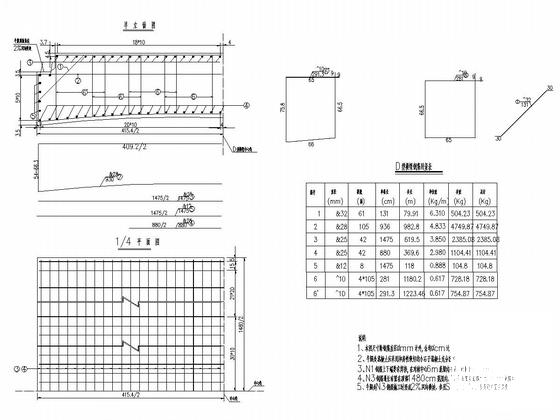

D型横梁钢筋布置图

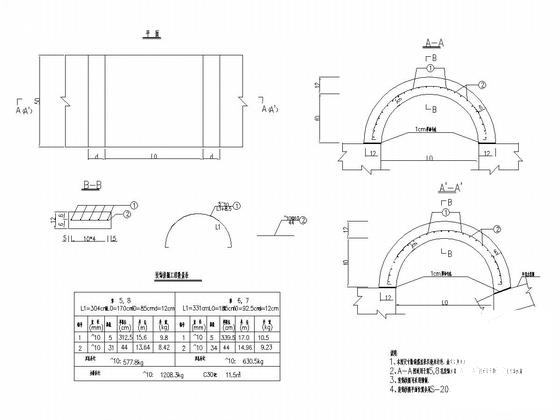

腹拱圈钢筋构造图

桥面结构、拱上侧墙及锥坡构造图

伸缩缝、护拱及排水系统构造图

B型钢筋砼板构造图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 拱桥施工方案 - 1
    拱桥施工方案 - 1
  • 拱桥施工方案 - 2
    拱桥施工方案 - 2
  • 拱桥施工方案 - 3
    拱桥施工方案 - 3
  • 拱桥施工方案 - 4
    拱桥施工方案 - 4
  • 拱桥施工方案 - 5
    拱桥施工方案 - 5
  • 拱桥施工方案 - 6
    拱桥施工方案 - 6
以上是部分截图,请下载附件后查看完整高清内容
