武陵山机场改扩建项目给排水施工大样图

资料简介
赚取积分

建筑类别：交通建筑
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统,灭火器配置系统
供水方式：市政供水
排水体制：污废分流
消火栓用水量室外(L/S)：40
消火栓用水量室内(L/S)：20
项目所在地：重庆
设计详细说明：有

该附件为 武陵山机场改扩建项目给排水图纸

项目概要：

项目位于重庆市黔江区。新建11997平方米的航站楼，改造老航站楼一层局部区域作为货运仓库，新建2689平方米的机场业务用房，地上二层，设机务、场务、综合仓库、调度室、值班室、车库、维修间、器材间等用房。新建4050平方米的机场综合用房，地上四层、地下一层，设办公室、会议室、消防值班室、职工餐厅等。黔江武陵山机场的新航站楼面积为12000m2，体积约267000m3，地上两层，五个防火分区，耐火等级为二级。

设计范围

该资料包括航站楼内给排水、室内消火栓系统，自动喷水系统及灭火器配置的设计。进出户管均设计至墙外3.0米。

厨房区域待专业厨艺单位介入后，具体给排水点位由其二次深化设计，该资料只做给排水主管道预留。

图纸展示：

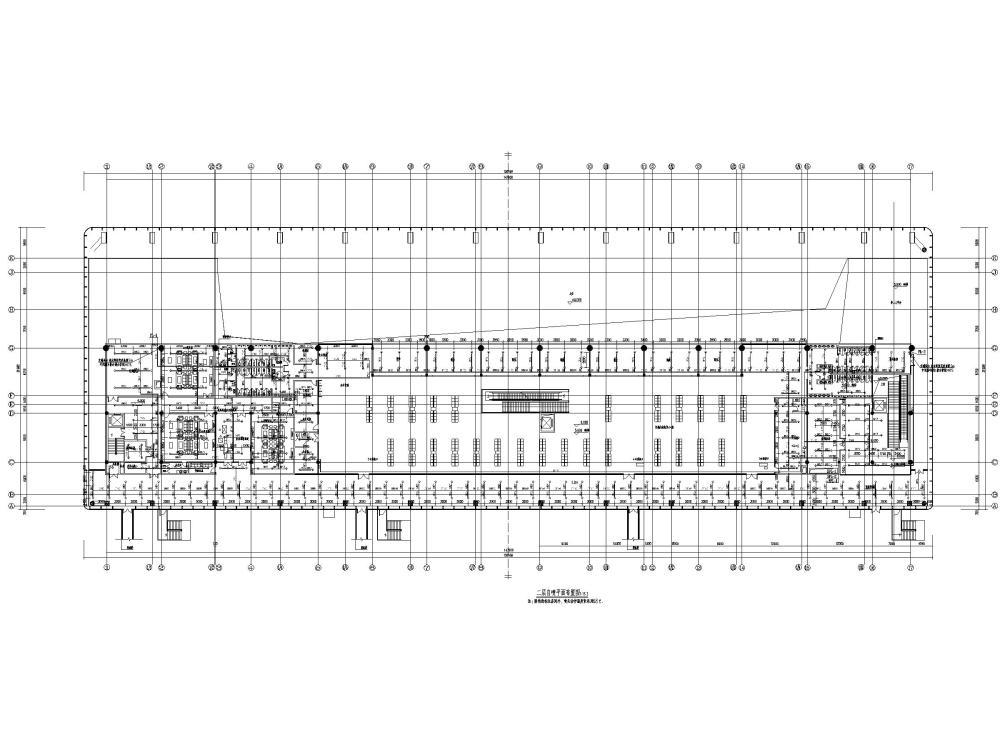

二层自喷平面布置图

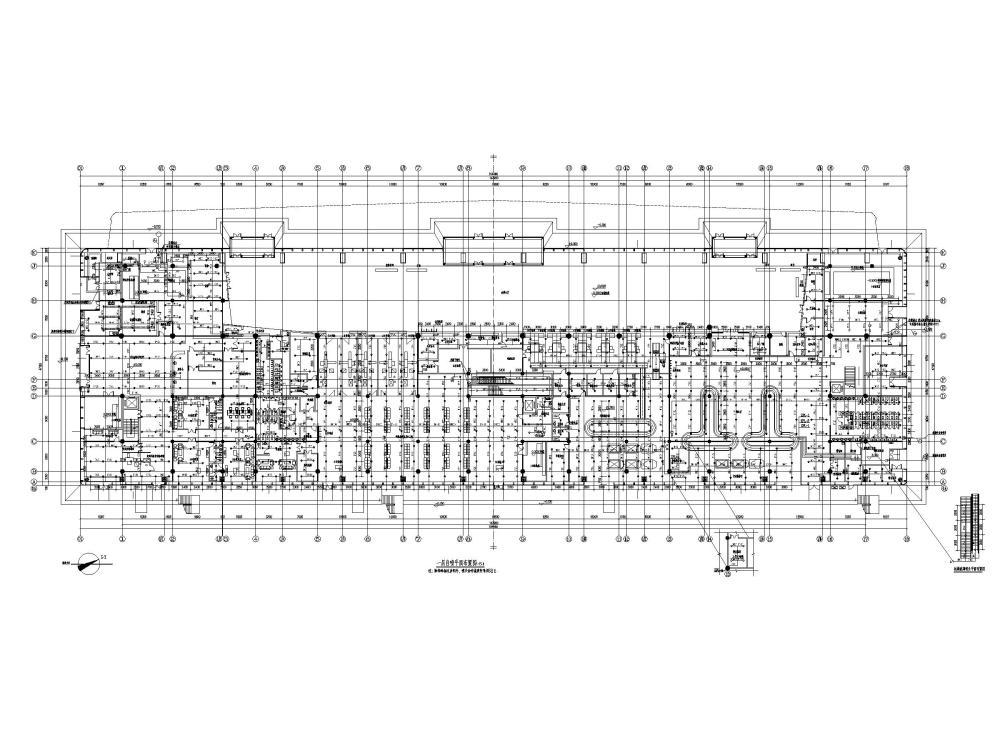

二层给排水平面图

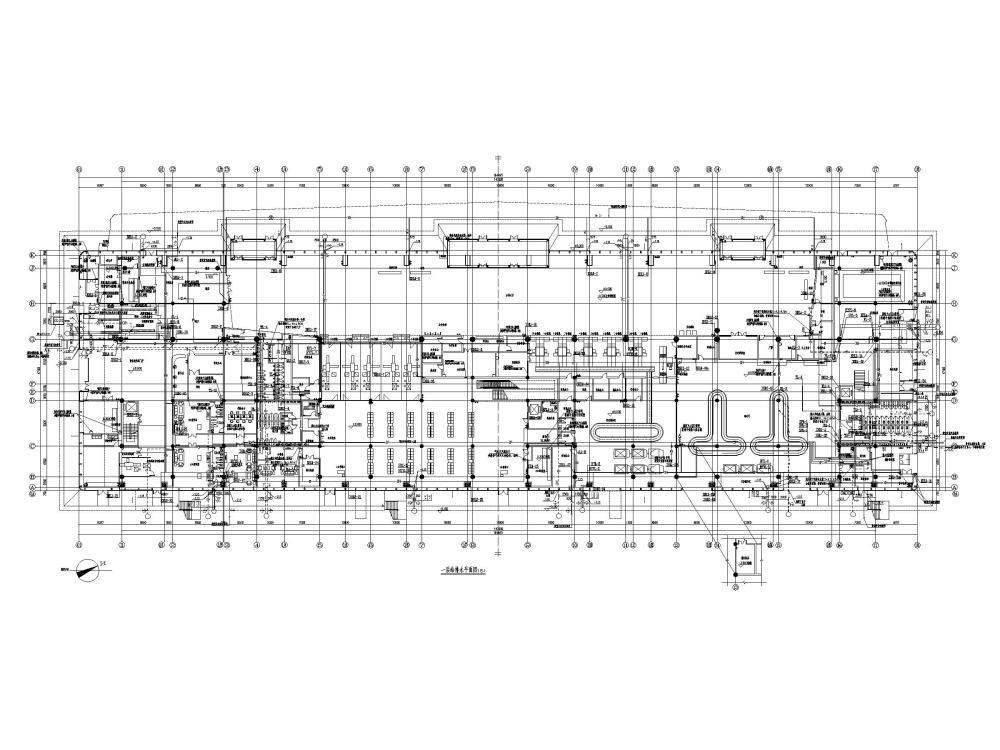

一层给排水平面图

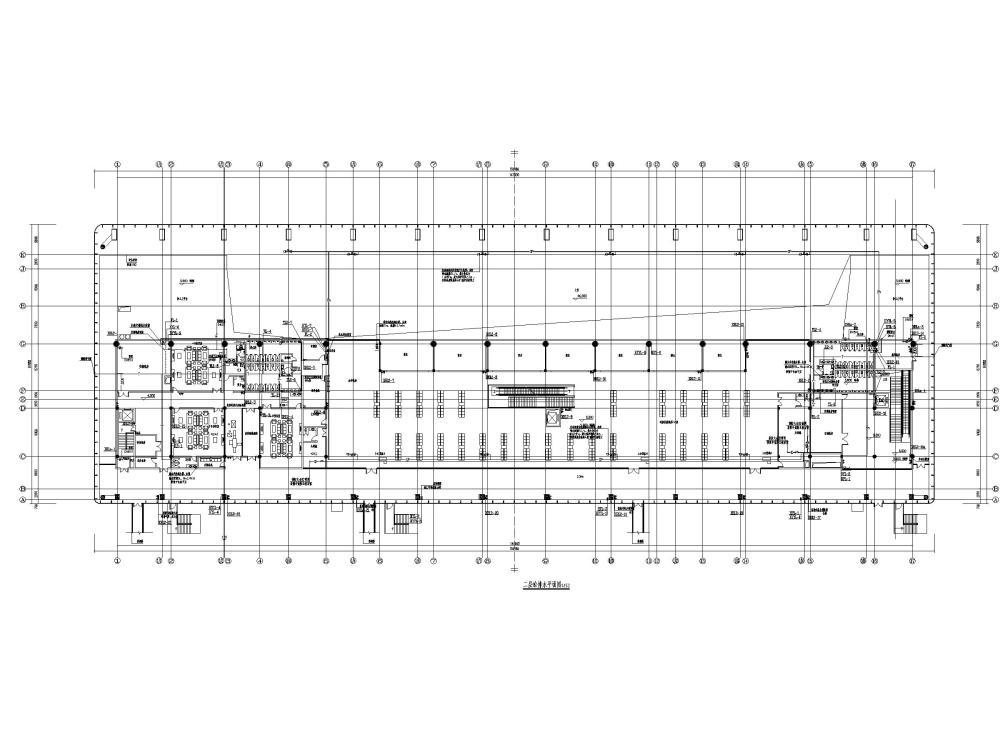

一层自喷平面布置图

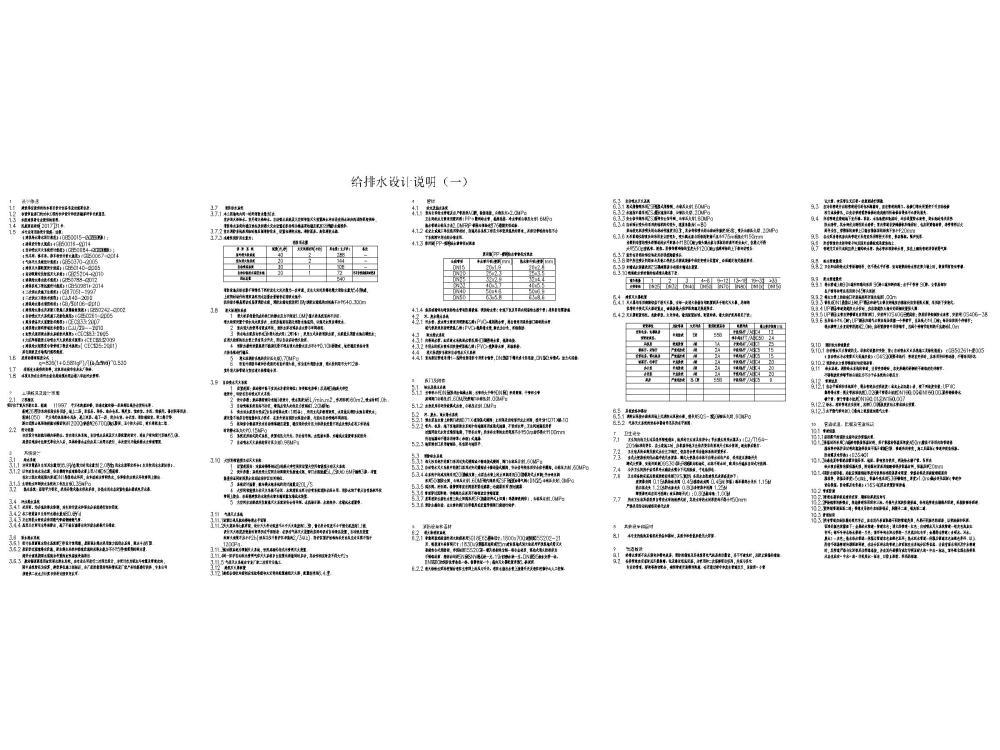

设计说明

给排水系统图三

给排水系统图一

卫生间大样图
