园林景观项目给排水CAD施工图纸
- 设计说明：无
附件详情
- 会所入口水池给排水设计图
- 售楼处出口给排水设计图
- 会所中心水池给排水设计图
- 会所LOGO墙景观水池给排水设计图
- 入口景观水池给排水设计图
- 喷泉小广场给排水设计图
- 样板院给排水设计图
- 下沉广场给排水设计图
- 灌溉系统平面图
- 排水平面图
附件详情
该项目位于北京，属于地块景观项目，主要由会所、售楼处、中心水池、会所LOGO墙景观水池、喷泉小广场、样板院、下沉广场及绿化地块绿地等组成。入口景观水池，水源来自周围绿化给水管，泄水、溢水就近排至雨水系统中。绿地采用浇灌形式，水源来自城市给水管网，要求水源压力不小于0.2MPa。
编制于2010年。
雨水系统
样板房平面图
入口水池给水平面图

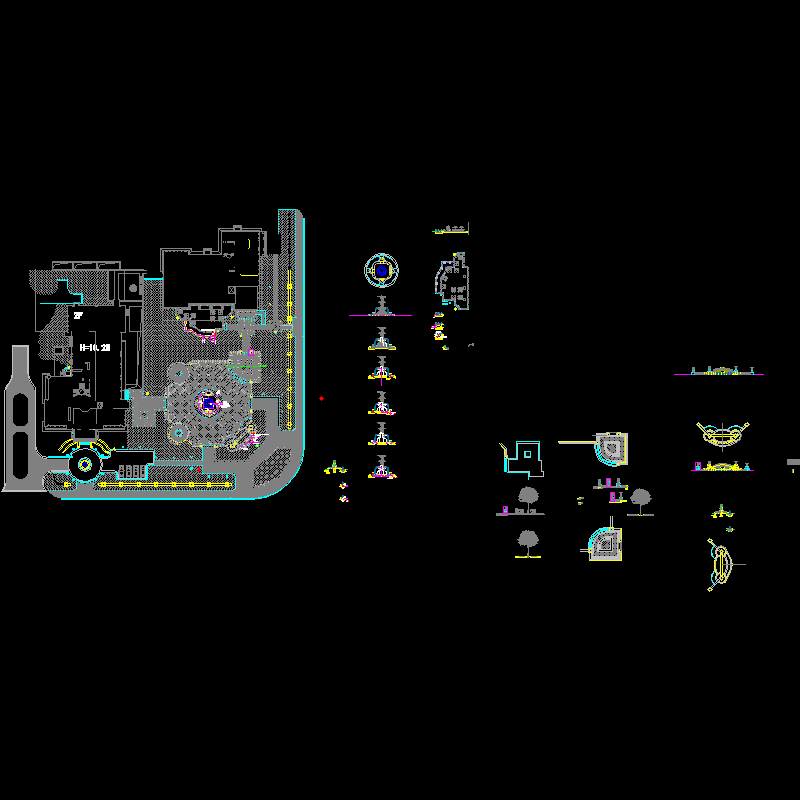

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
-
l1.2.3会所入口水池.dwg -
l2.1-7售楼处入口广场.dwg -
l3.2-5入口围墙详图.dwg -
l4.1，2小广场（喷泉）.dwg -
l5.1，2小院.dwg -
l6.1，2下沉（景墙）.dwg -
喷灌.dwg
-
雨水.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：3.05 MB
- 收藏次数：0
-
文件名称：
附件-995870797955789797.rar
