学校游泳馆改扩建项目电气施工图纸

  • 建筑类别:教育,体育
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢结构,其他结构
  • 建筑地上层数:1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全


该项目位于贵州省贵阳市。建筑层数为地上一层,无地下室,总高度为15.45米。整栋建筑为一个防火分区。建筑设计结构形式-框架结构及钢结构,抗震设防烈度-6度。建筑耐火等级-二级。
二、设计范围
1.该项目设计包括红线内的以下电气系统:
1)0.4/0.23kV电力配电系统;2)照明系统;3)建筑物防雷、接地系统及安全措施;
三、图纸特点
此项目规模较小,涉及内容较少,适合电气专业的学生及职场新人参考学习。
四、部分图纸摘录

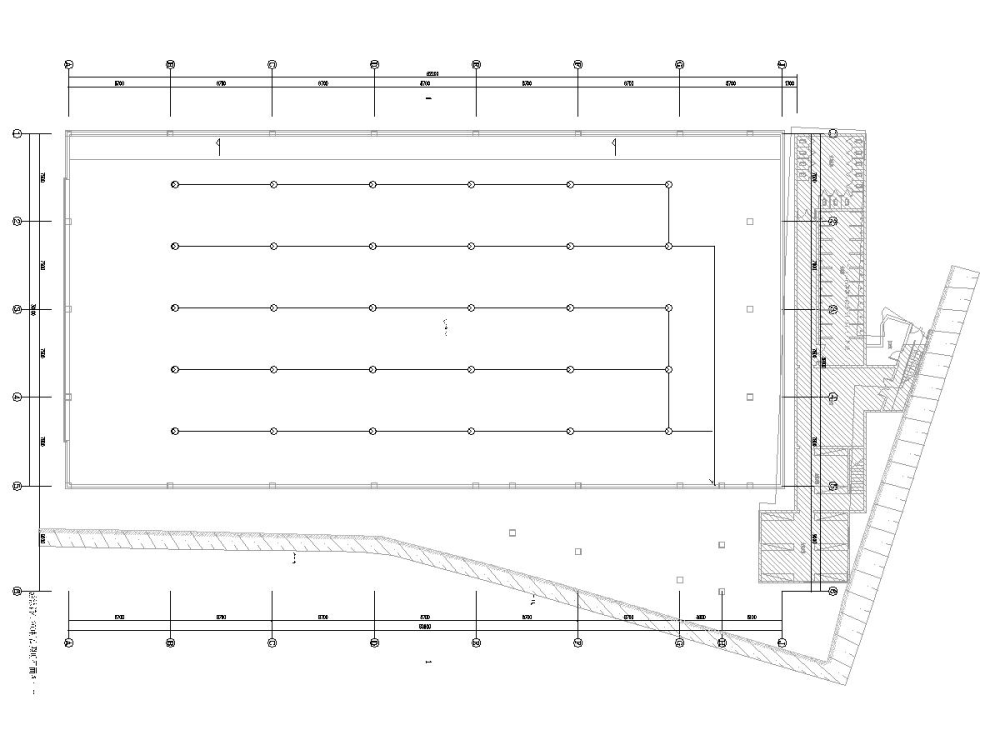

照明平面图

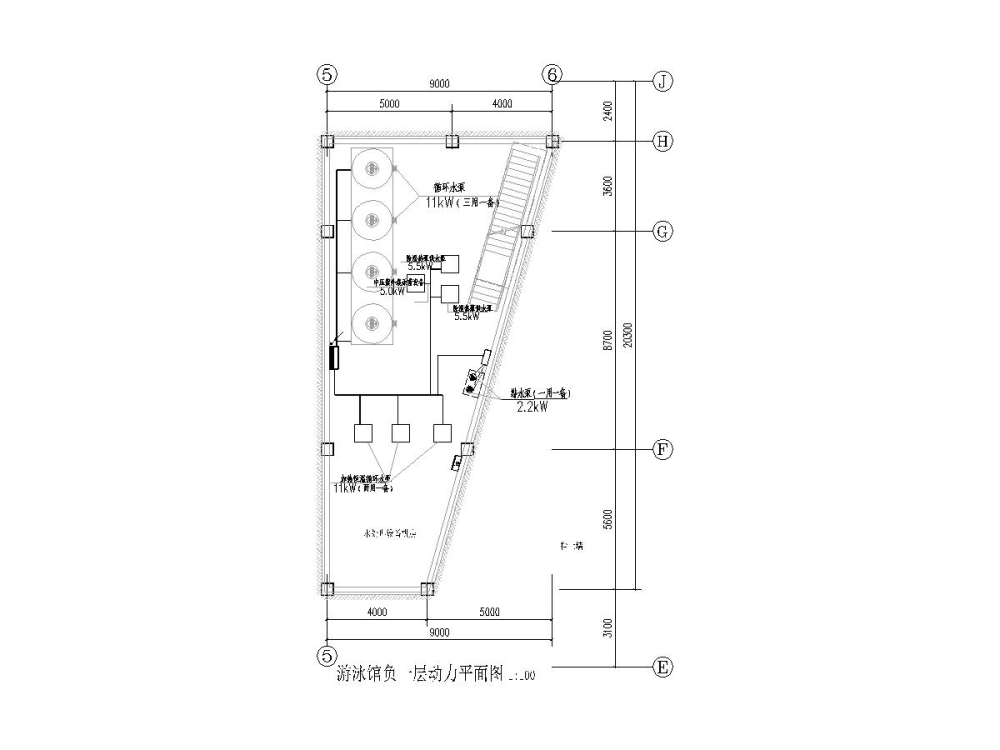

动力平面图

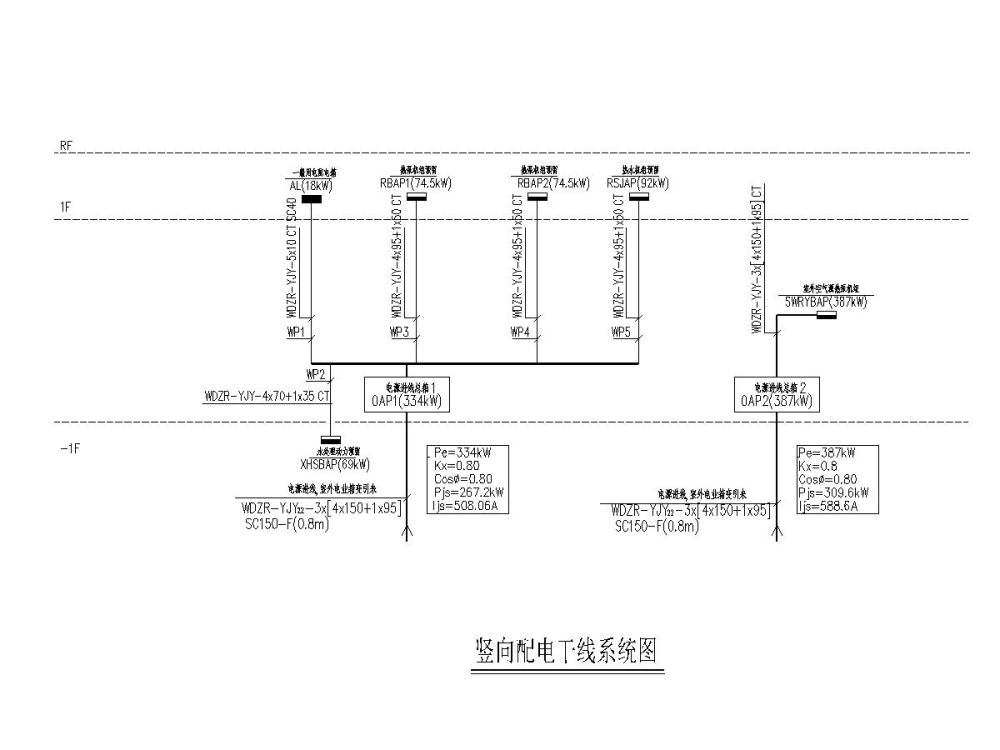

竖向干线系统图

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 学校电气施工 - 1
    学校电气施工 - 1
  • 学校电气施工 - 2
    学校电气施工 - 2
  • 学校电气施工 - 3
    学校电气施工 - 3
以上是部分截图,请下载附件后查看完整高清内容
