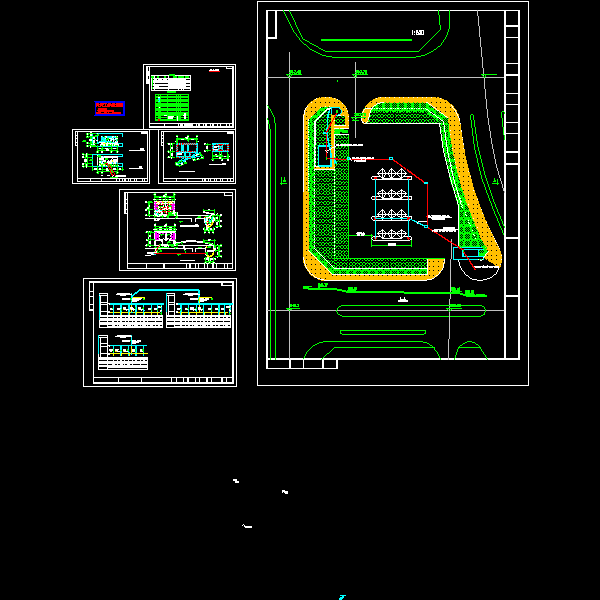

连城冠豸山车站电气CAD施工大样图

一、项目概要

该项目为连城冠豸山车站，为三类建筑物。电气设计内容包室内外照明、弱电及保护接地。

二、照明、供配电

1.该项目用电属三类用电负荷，电源由附近配电房采用YJV-0.6/1KV低压交联聚乙烯电力电缆穿钢管埋地引220/380V电源至门卫配电箱。

2.工程所有支干线、支线均穿管沿墙、地面、顶板暗敷。

3.建筑内设备安装见设备材料表。

4.所有安装高度小于2.4米的采用I类灯具的金属外壳均应接地。

三、防雷接地

1.该项目年预计雷击次数小于0.02次。可不做防直击雷设计。在电源进线箱设浪涌保护装置。具体做法参考《建筑物防雷设施安装》。

2.该项目建筑物内采用TN-C-S制配电系统。进户处PEN线重复接地，利用圈梁底筋2*%
