棚户区改造项目给排水施工大样图cad平面图
-
建筑类别：住宅,教育
-
建筑高度类型：多层建筑,高层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
地下室用途：车库
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
-
供水方式：市政供水
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
消火栓用水量室外(L/S)：10,40
-
消火栓用水量室内(L/S)：40
-
大样节点：卫生间
-
项目所在地：贵州
项目概要： 该项目为
贵州省棚户区改造项目
给排水施工图
2021
，耐火等级：一级。抗震烈度为6度，设计使用年限为50年。
设计范围：
1 生活给水系统。
2 室内消火栓给水系统。
3 生活污、废水排水系统。
5 雨水排水系统、冷凝水排水系统。
6 建筑灭火器配置。
7 自动喷水灭火系统。
8气体灭火系统(由专业厂家二次深化设计)。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

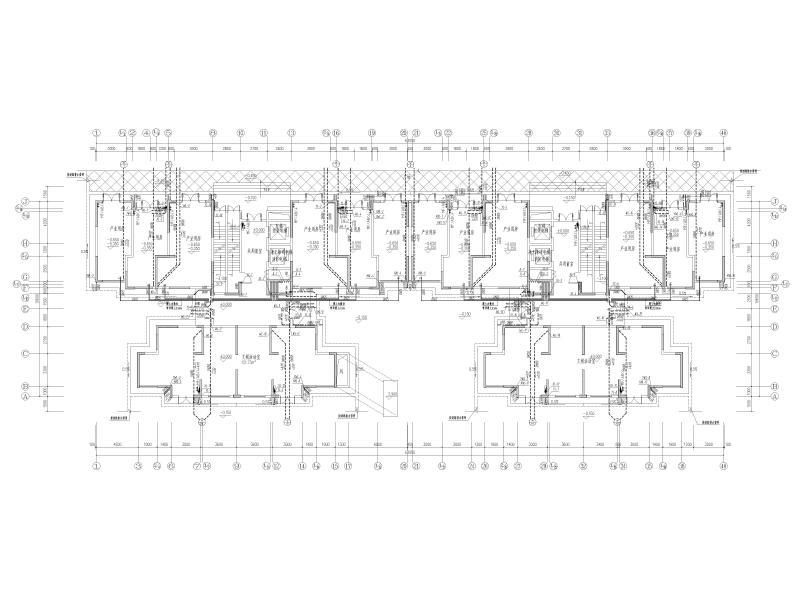

13#一层给排水平面图 -

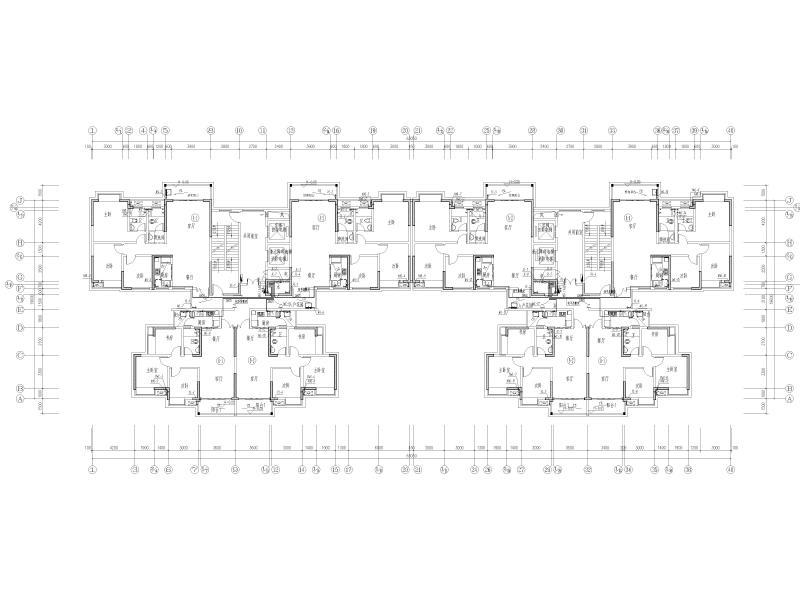

13#住宅标准层给排水平面图 -

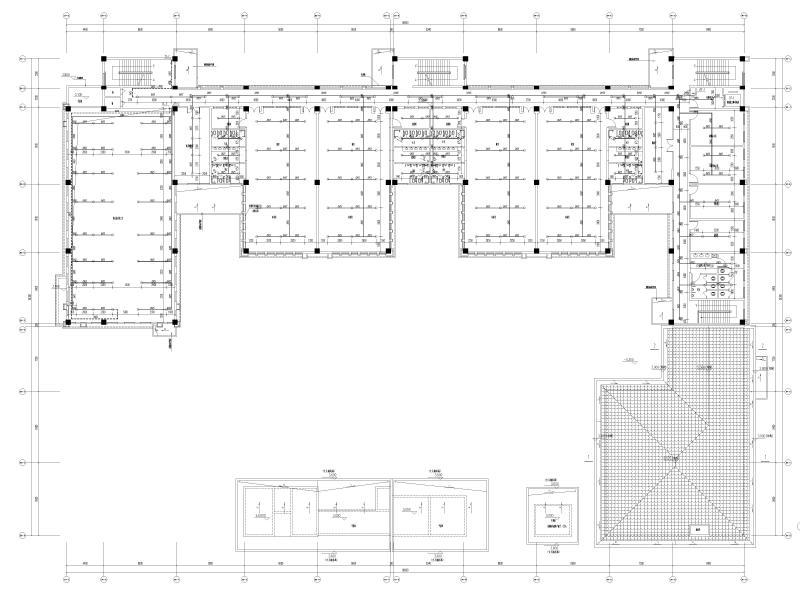

幼儿园二层喷淋平面图 -

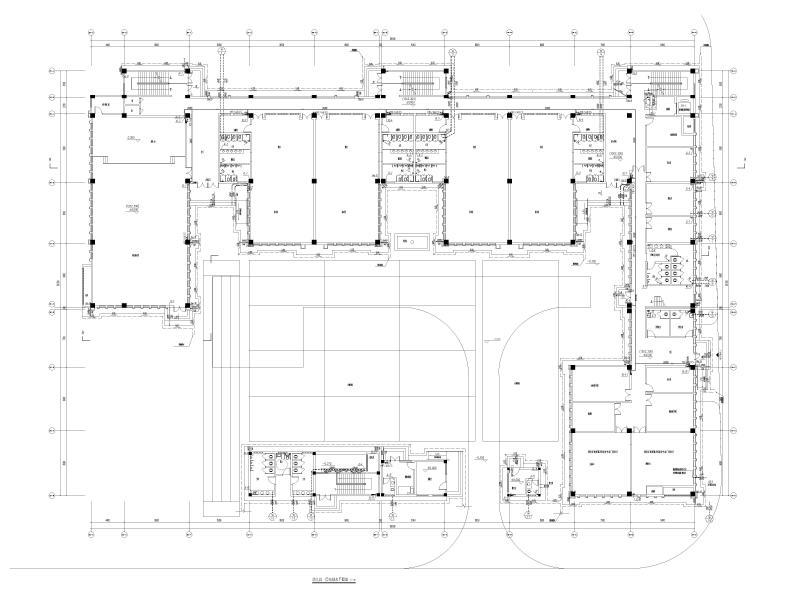

幼儿园一层给排水平面图 -

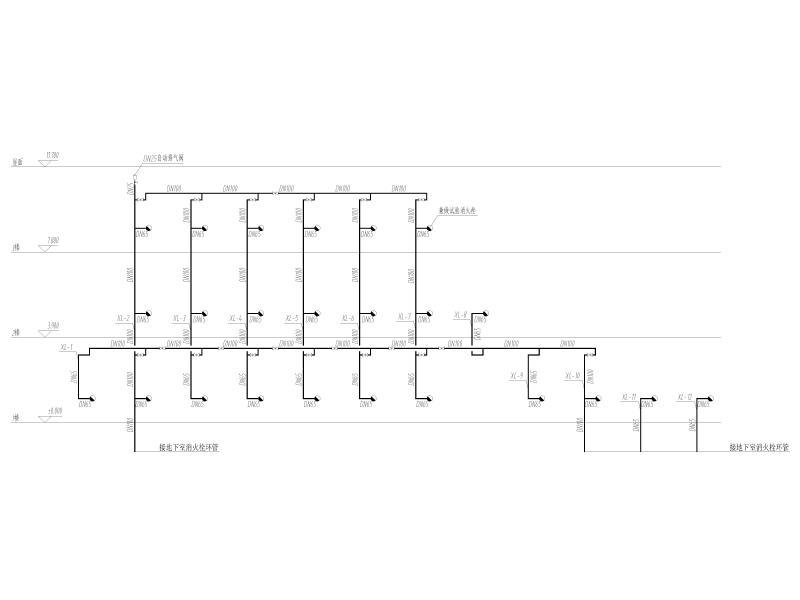

消火栓系统原理图 -
卫生间给排水大样图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：15.46 MB
- 收藏次数：0
-
文件名称：
附件-996568585769557580.rar
