80000平米住宅小区采暖通风设计施工大样图

  • 建筑类别:住宅建筑
  • 建筑类型:高层建筑
  • 建筑设计面积:80000平方米
  • 建筑高度:53.3m
  • 地上楼层:18
  • 地下楼层:2
  • 地下室:车库,人防,仓储,其它
  • 设计阶段:施工图设计
  • 设计内容:通风,采暖,防火排烟,人防
  • 设计说明:有,施工安装要求
  • 冷热源:热水锅炉,燃气炉
  • 采暖系统:散热器热水
  • 参考图纸:20-50张
  • 设计年代:近代
附件详情
  • 汽车库设计施工说明、图例、设备表
  • 汽车库地下二层通风平面图
  • 防护单元人防设计施工说明及通风流程图
  • 防护单元进排风口部大样图
  • 通风机房大样图
  • 住宅楼设计施工说明、图例、设备表

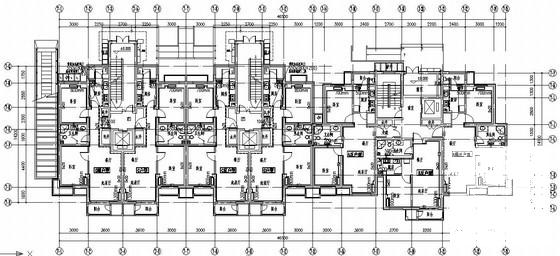

  • 暖通平面图
  • 配套公建设计施工说明、图例、设备表
  • 采暖系统图
附件详情
此稿件为北京地区某乡镇住宅小区采暖通风设计施工图,该工程包含6栋高层住宅楼,3栋配套公建,以及车库地下室;总建筑面积约8万平米,地上2层,地上18层,建筑高53.3米。
设计内容:小区住宅楼及配套公建的采暖、通风及 消防系统 设计;车库地下室采暖、通风、防排烟及人防系统设计。包括全套的负荷计算表格,以及水力计算表。

,图纸共34张。

北京住宅小区暖通工程

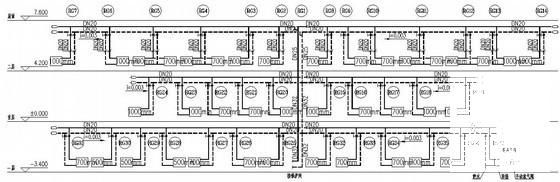

采暖系统示意图
散热器安装详图

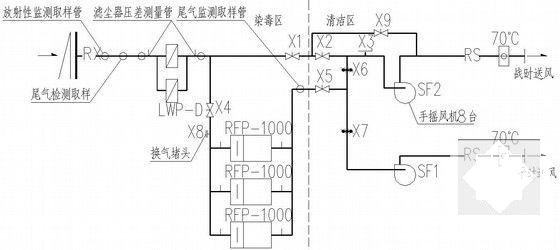

防护单元进风口部原理图
配套公建采暖通风平面
防排烟系统示意图
防护单元送风口部通风大样图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 暖通大样图 - 1
    暖通大样图 - 1
  • 暖通大样图 - 2
    暖通大样图 - 2
  • 暖通大样图 - 3
    暖通大样图 - 3
  • 暖通大样图 - 4
    暖通大样图 - 4
  • 暖通大样图 - 5
    暖通大样图 - 5
  • 暖通大样图 - 6
    暖通大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
