住宅小区采暖通风CAD施工大样图(3栋楼地板辐射)

  • 建筑类别:住宅建筑
  • 建筑类型:高层建筑
  • 建筑面积:43000平方米
  • 建筑高度:36m
  • 地上楼层:12
  • 地下楼层:1
  • 地下室:车库,其它
  • 设计阶段:施工图设计
  • 设计内容:通风,采暖,锅炉,防火排烟
  • 设计说明:有,设计参数,施工安装要求
  • 冷热源:能源塔
  • 采暖系统:低温热水地面辐射
  • 参考图纸:20-50张
  • 设计年代:近代
附件详情
  • 施工图目录
  • 设备和主要器材表
  • 设计与施工说明、图例
  • 地下室通风平面图
  • 热力入口走向平面图
  • 采暖平面图
  • 屋顶风机布置平面图
  • 共用立管及正压送风系统原理图
  • 管道井安装大样图
  • 通风系统图
附件详情
该项目为西安某住宅小区采暖通风设计,包括B-5,B-6,C-1三栋楼,3栋楼均为地上十二层,地下一层,其中地下一层为自行车库、设备用房、配电室等,一~十二层为住宅;总建筑面积分别为13576m2、12708m2、17251m2.
设计内容:1.住宅部分采暖设计;2.地下室自行车库、变配电室、发电机房、电梯机房的通风设计;3.消防电梯前室防排烟设计。
采暖系统设计:1.住宅部分采暖系统设计为低温热水地板辐射系统。采暖热媒为50~40℃热水,热源由小区内热交换站提供,或由户内壁挂锅炉提供,系统的定压及补水由热交换站解决。
2.采暖系统为一户一表,每户自成独立系统。锁闭阀、过滤器、热计量表等均装设于管道井内。供水总立管采用下分双管异程式系统,最高点设自动排气阀。
3.、户内采暖系统采用地板辐射加热盘管,盘管全部采用XJL PE-RT地面辐射采暖管。
4.、该资料卧室、客厅按地面装饰层为水泥、陶瓷考虑设计;卫生间采用电加热设备辅助采暖。
5.敷设在地下室的采暖管道均保温,保温材料采用岩棉保温,保温厚度为40mm。
……

编制于2010年,图纸共34张。
西安住宅小区采暖施工
地下室通风系统图
采暖用户分集水器安装示意图
壁挂炉接管示意图
地下室通风及热力入口走向平面图
正压送风系统原理图
热量表管道井内安装立面图
地面伸缩缝做法
楼板层辐射供暖地板的构成

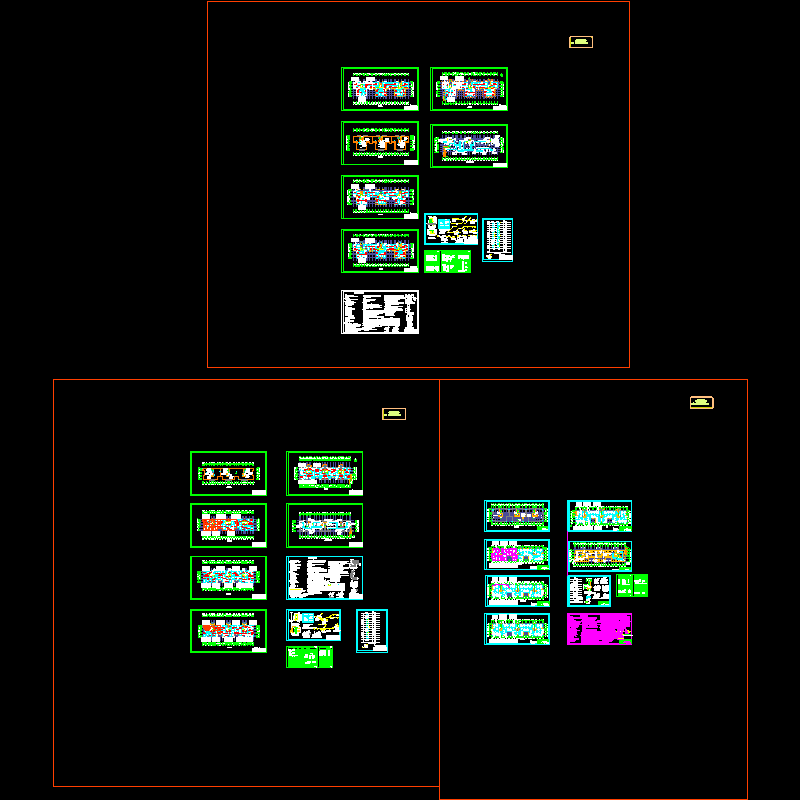

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
