33层住宅小区采暖通风设计施工大样图

  • 设计详细说明:有
  • 建筑类别:住宅, 商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:500000平方米
  • 建筑地上层数:33层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:200张
  • 设计年代:近代
  • 设计内容:通风, 采暖, 防排烟
  • 采暖系统:热水辐射
  • 项目所在地:河北
附件详情
  • 设计施工说明

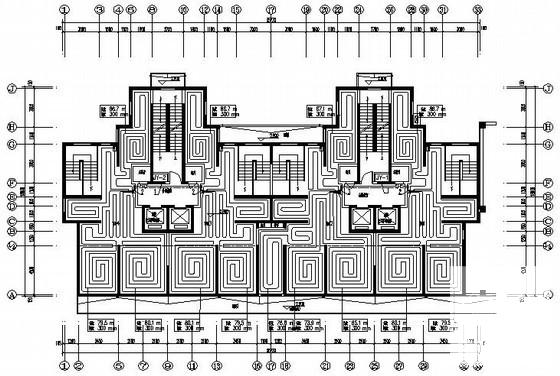

  • 地热管道排布平面图

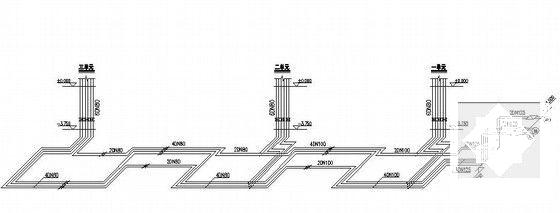

  • 水系统图
  • 通风系统图
  • 入户干管布置平面图
附件详情
项目概要:该项目位于河北石家庄市,超高层住宅楼采暖通风工程。总共有20栋楼,从1号楼到20号楼的每栋楼的总建筑设计面积::26000平方米左右;总高度:93.65米;地上32层;局部30层;一、二层为商业网点;三至顶层为普通住宅;地下两层为储藏室。防火分类:一类高层,耐火等级地上、地下均为一级。
该项目采暖热媒为50/40°C热水,户内采暖系统采用低温热水地面辐射供暖,设计分室调节、分户控制, 分户计量 。消防控制室采用冷暖空调,由电气专业预留电量。热水及采暖系统补水和定压均由本小区换热站负责。采暖系统分三个区:低区为一到十一层,中区为十二到二十二层,高区为二十三到三十三层......
防排烟部分:
三单元防烟楼梯间及防烟楼梯间前室均采用自然排烟,开窗面积满足规范要求。防排烟部分......

,图纸共200张。

石家庄住宅小区采暖通风设计施工
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

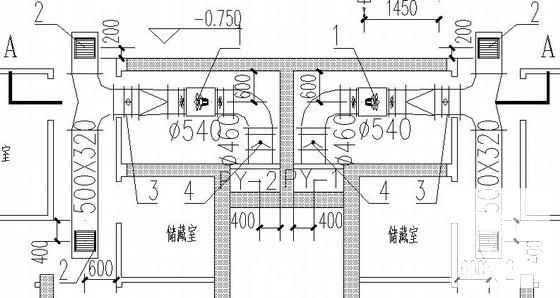

  • 施工设计大样图 - 1
    施工设计大样图 - 1
  • 施工设计大样图 - 2
    施工设计大样图 - 2
  • 施工设计大样图 - 3
    施工设计大样图 - 3
  • 施工设计大样图 - 4
    施工设计大样图 - 4
  • 施工设计大样图 - 5
    施工设计大样图 - 5
  • 施工设计大样图 - 6
    施工设计大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
