2层办公楼空调通风采暖设计施工大样图

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑设计面积:2248.66平方米
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 设计内容:空调,通风
  • 项目所在地:北京

附件详情

  • 设计施工说明

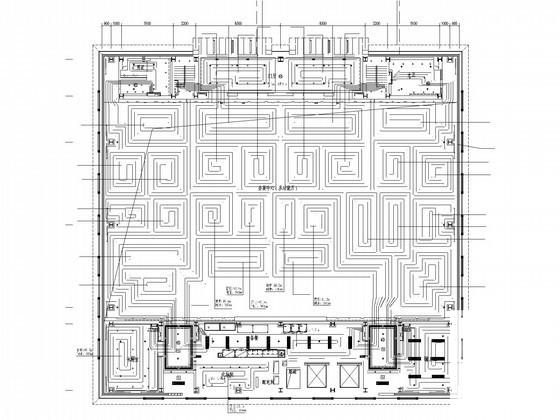

  • 采暖平面图
  • 空调通风平面图
  • 空调及采暖系统示意图

附件详情

一、项目概要:
1.该项目建筑总面积2248.66m,层数两层,局部夹层
2.该项目设备专业设计内容为:地板采暖、多联机空调系统、通风系统设计。

二、空调系统
1、该项目设备专业设计内容为:VRV多联机空调设计。

三、采暖系统
1.该项目采暖供回水由低区热网提供。采暖供回水温度为85/60°C。,采暖系统定压及补水由换热站解决。

四、通风排烟系统
1、厨房按换气次数50次/h设置排油烟风道,自然补风,屋顶经由油烟净化器和排油烟风机排出室外。

图纸共11张。

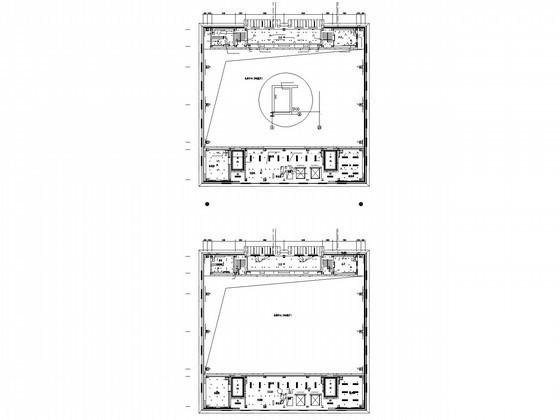

冷媒及采暖干管平面图

示意图

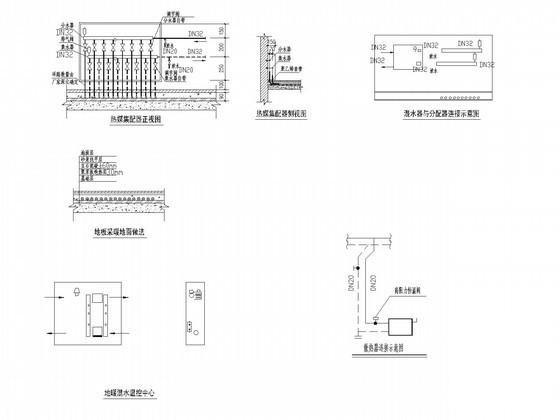

大样图

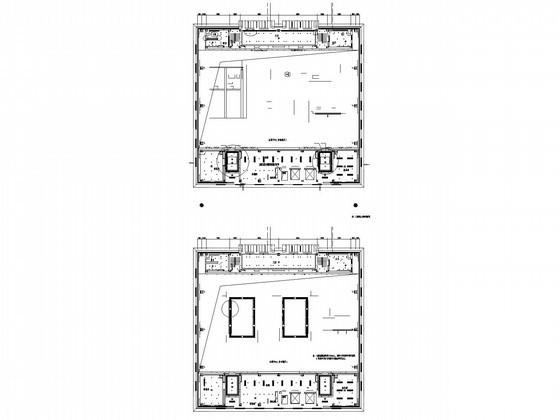

空调通风平面图
