城市政广场及道路排水施工图纸

  • 设计说明:有
  • 功能:交通道路
  • 设计内容:污水排水系统,废水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:10张以下
  • 管道方式:暗沟

附件详情

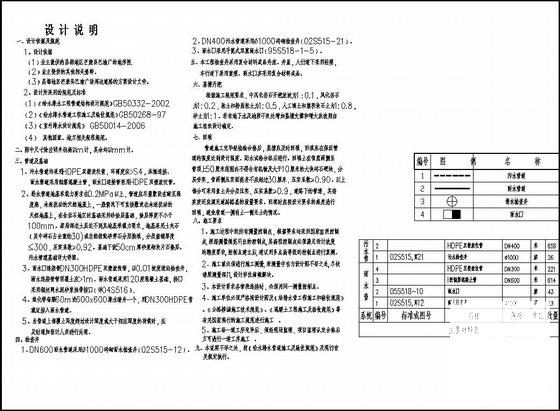

  • 说明、图例、材料表
  • 污水检查井井表、雨水检查井井表

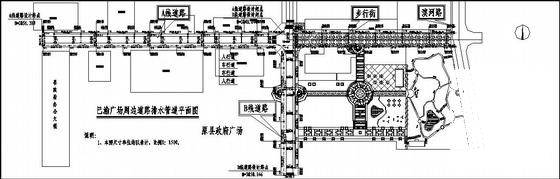

  • 巴渝广场周边道路排水管道平面图

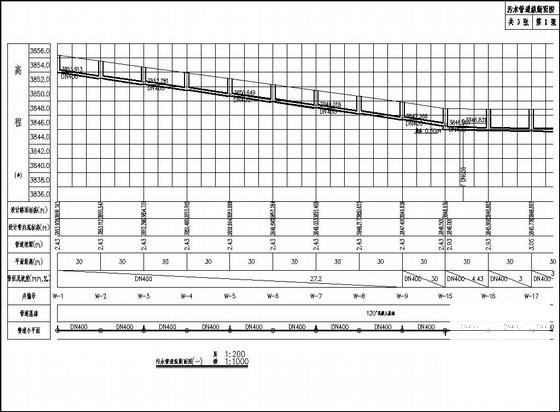

  • 污水管道纵断面图
  • 雨水管道纵断面图
  • 管道基础及回填土要求

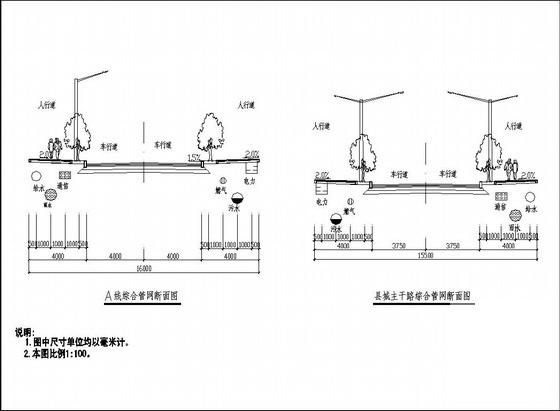

  • 综合管网断面图

附件详情

西藏昌都地区某市政广场及道路排水图纸
包括平面图及排水管道纵断面图
一、设计依据及规范
1、设计依据
(1)业主提供的昌都地区某县巴渝广场地形图.
(2)业主提供的其他相关资料。
(3)昌都地区某县巴渝广场周边道路的方案设计文件。
2、设计所采用的规范及标准
(1)《给水排水工程管道结构设计规范》GB50332-2002
(2)《给水排水管道工程施工及验收规范》GB50268-97
(3)《室外排水设计规范》 GB50014-2006
(4) 其他国家、地方相关规程规范。
二、图中尺寸除注明外标高以m计,其余均以mm计。
三、管道及基础
1、污水管道均采用HDPE双壁波纹管,环刚度应>S4,承插连接。
雨水管道采用钢筋混凝土管,雨水口连接管采用HDPE双壁波纹管。
......


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 道路排水施工图 - 1
    道路排水施工图 - 1
  • 道路排水施工图 - 2
    道路排水施工图 - 2
  • 道路排水施工图 - 3
    道路排水施工图 - 3
  • 道路排水施工图 - 4
    道路排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
