商业办公塔楼及裙楼空调通风系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:196660.28平方米
  • 图纸设计深度:施工图
  • 参考图纸:44张
  • 设计内容:空调,冷热源
  • 冷热源:电动压缩式冷水机组
  • 项目所在地:重庆

附件详情

一、项目概要:
该项目总建筑面积为196660.28m2,其中8#/9#楼在本次的设计范围内空调净面积为38746m2....
二、冷热源:
采用全直流变频多联机组提供冷热源...
三、空调系统:
1.空调室内机:采用天花板内藏风管式。
2.各房间采用室内机+中央预设新风风道...
四、新风系统:
1.所有空调面积内换气次数按1次/h计。
2.个人人均占有新风量按20m2/h计。
3.该项目采用中央集中引进新风,设置新风土建立管井自楼顶将新风引至各个功能区域...

图纸共44张。

空调平面图

水管平面图

系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

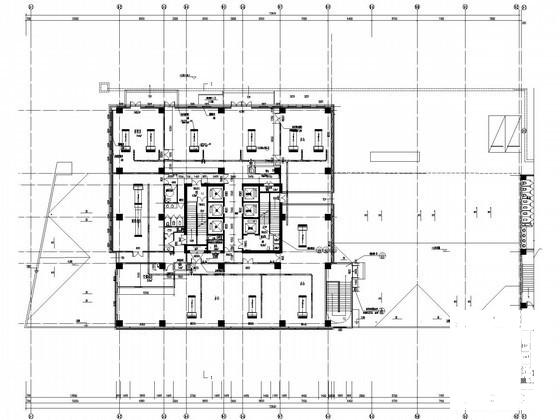

  • 办公通风系统 - 1
    办公通风系统 - 1

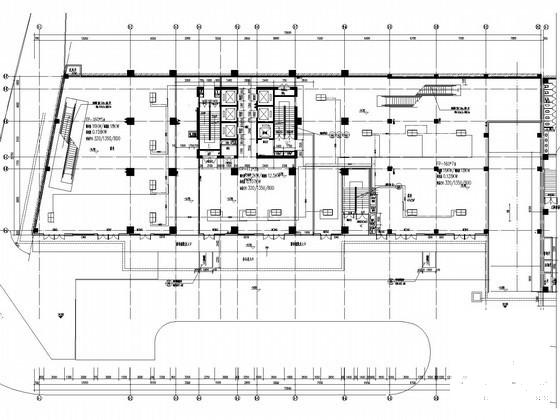

  • 办公通风系统 - 2
    办公通风系统 - 2

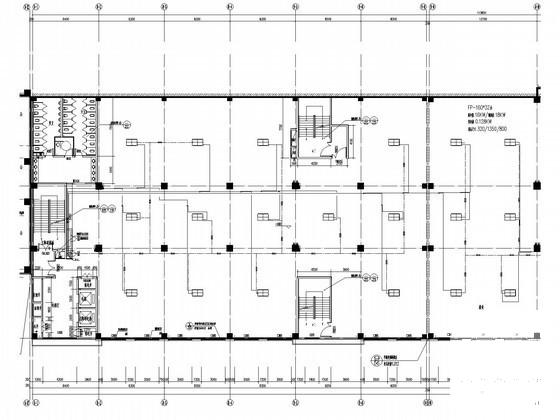

  • 办公通风系统 - 3
    办公通风系统 - 3

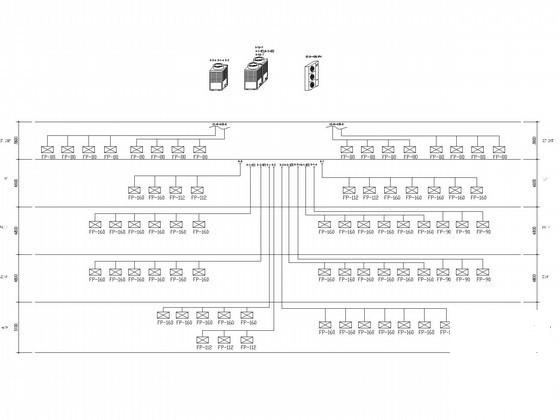

  • 办公通风系统 - 4
