25层高档办公大厦暖通施工图纸(知名设计院)

  • 设计详细说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:56609平方米
  • 建筑地上层数:25层
  • 建筑地下层数:2层
  • 参考图纸:20-50张张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,机房,人防,其它
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:空气-水系统,制冷剂系统
  • 采暖系统:热空气幕
  • 水系统:单式泵,变流量,双管制,异程式
  • 项目所在地:山东

附件详情

  • 设计说明
  • 施工说明
  • 图例
  • 主要设备表
  • 通风、空调系统
  • 空调冷热水交换原理图
  • 空调冷热水管路示意图
  • 机械排烟系统原理图
  • 正压送风系统原理图
  • 新、排风口设置示意图
  • 排烟系统及正压送风系统平面图
  • 空调通风平面图
  • 空调水管平面图
  • 人防进风口部详图
  • 空调机房详图
  • 送排风机房详图

附件详情

项目概要:本建筑为一类高层建筑,地下为二层、地上为二十五层,总建筑面积56609m2,总高度98.2m。地下一、二为机动车停车库及部分设备用房(其中地下二层的部分面积在战时作为二等人员掩蔽所使用),一层至十一层为XX市人防办办公用房(首层部分为建设局对外办公大厅),十二层至二十五层为XX区建设局办公用房。
设计内容:冷热源:首层、十二层至二十五层采用区域联供中心提供的空调用冷冻水、热水为本建筑该部分末端空调系统服务(冷源参数暂不明确)。换热机房位于地下一层,经板式换热机组将外网一次水交换成60/50℃、7/12℃空调末端用水。系统定压采用闭式膨胀罐定压方式。二层至十一层采用热泵型变冷媒流量中央空调系统(以下简称VRV系统)为本建筑该部分提供夏季供冷、冬季供暖服务。VRV空调系统室外机安装24.80裙房屋顶,制冷剂采用R410A环保新冷媒,机组在名义工况下能效比(EER)应>4.0(W/W)。
空调水系统设计:、空调冷热水均采用一次泵变流量系统,冷、热水循环泵均采用变速水泵。系统采用变频水泵定压补水方式,补水泵采用两台变速水泵,一用一备。空调水系统由冷热源机房分为两个支路:一支供新风机组、空气处理机组;另一支供各层风机盘管系统;为满足系统水利平衡的要求,空调水各支路回水总管上设自力式压力控制阀。水系统管路均为两管制、异程式系统形式。
空调风系统设计:F2~F11层办公室、会议室等采用VRV空调室内机加新风系统,F12~F25层办公室、会议室等采用风机盘管加新风系统。废气通过房间与走道间的通风口(位置在吊顶以上)及房间门的开启回流到走道,一部分经空调机房内的板翅式换热器进行能量回收后排至室外,另一部分通过卫生间的排风系统直接排至室外。
图纸48张

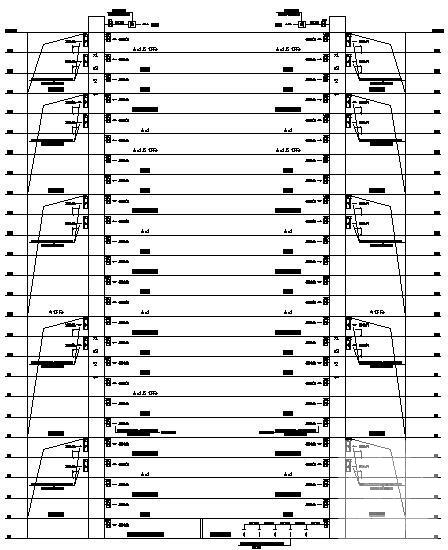

机械排烟系统原理图

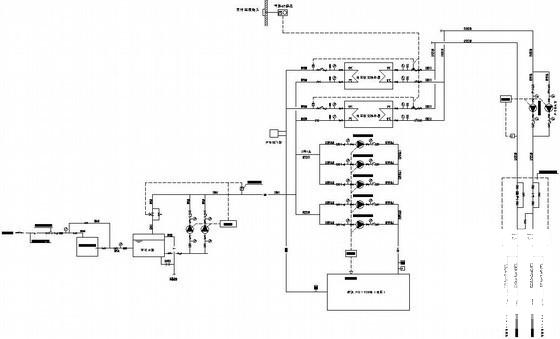

空调冷热水交换原理图

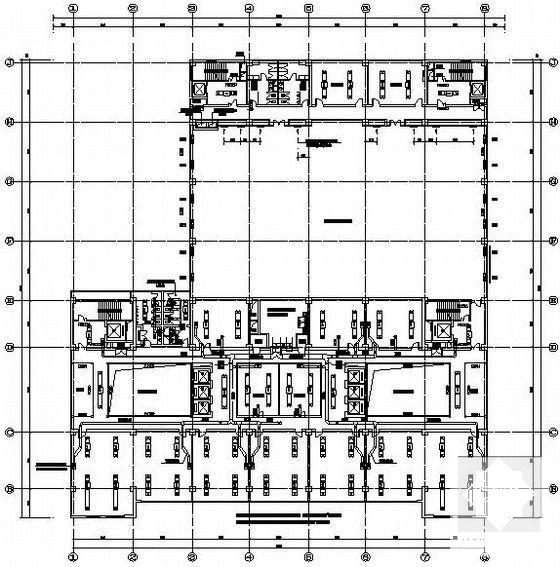

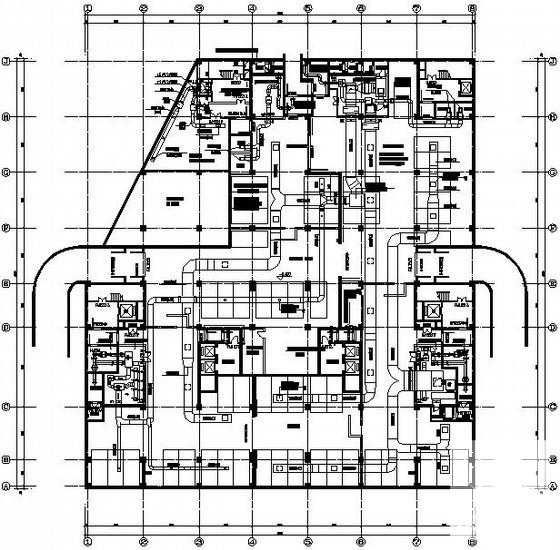

空调通风平面图

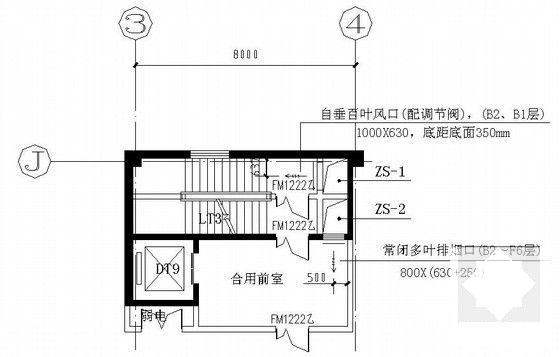

裙房楼梯间及合用前室正压送风平面图

空调冷热水管路示意图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 设计院施工图纸 - 1
    设计院施工图纸 - 1
  • 设计院施工图纸 - 2
    设计院施工图纸 - 2
  • 设计院施工图纸 - 3
    设计院施工图纸 - 3
  • 设计院施工图纸 - 4
    设计院施工图纸 - 4
  • 设计院施工图纸 - 5
    设计院施工图纸 - 5
  • 设计院施工图纸 - 6
    设计院施工图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
