10层机关办公楼电气CAD施工图纸（知名设计院安装大样）

资料简介
赚取积分

建筑类别：办公,其他
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：15000平方米
建筑地上层数：10层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：80张
设计年代：近代
地下室用途：车库,其它
节点大样：防雷接地,等电位联结,其它
负荷等级：三级
防雷等级：第三类
火灾保护分级：一级
安全防范：三级
有线广播：业务性,火灾应急
接地方式：TN-S
项目所在地：安徽
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
弱电设计：火灾自动报警系统 ,视频监控系统,巡更管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,呼应信号及信息显示,其它

附件详情

1、电气设计说明
2、通信及综合布线系统图
3、火灾自动报警及联动系统图
4、安保巡更监控系统图
5、背景音乐及消防广播系统图
6、有线电视系统图
7、配电箱系统图
8、控制原理图
9、配电垂直干线图
10、低压配电系统图
11、照明配电箱系统图
12、机房层照明平面图
13、强电竖井布置平面图
14、照明平面图
15、弱电平面图
16、机房层弱电平面图
17、火灾自动报警平面图
18、机房层火灾自动报警平面图
19、接地说明及大样

附件详情

该附件是机关办公楼全套电气施工图纸（安装大样），总共80张。
本项目分为三个部分，分别是国土资源服务中心、国土局办公楼、城市规划展览馆，总建筑面积约14955平方米。其中城市规划展览馆为二层，办公部分局部三层，功能相对独立。国土服务大厅设在一层裙房内，二层为国土局会议中心，主楼基本为普通办公，附设档案中心、计算机中心、老干部活动室等。局部设少量地下停车，供办公车辆使用。
设计内容：供配电系统、照明系统、电气消防系统、防雷接地及安全措施、综合布线系统、安保巡更监控系统、背景音乐及广播系统、有线电视系统等。

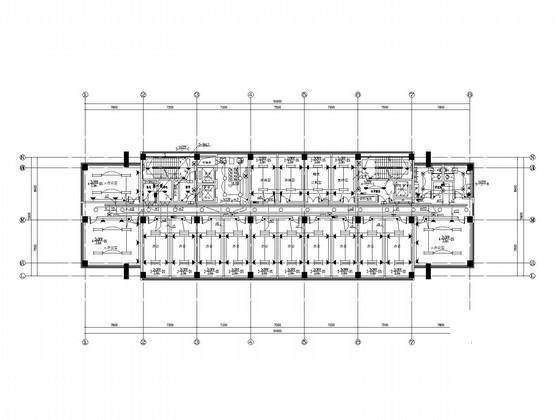

照明平面图

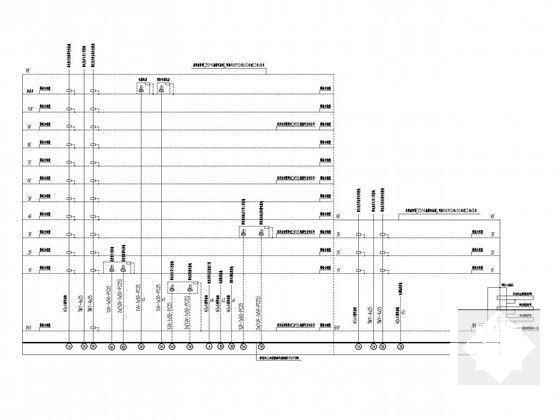

配电垂直干线图

火灾自动报警及联动系统图

接地干线系统图

接地详图

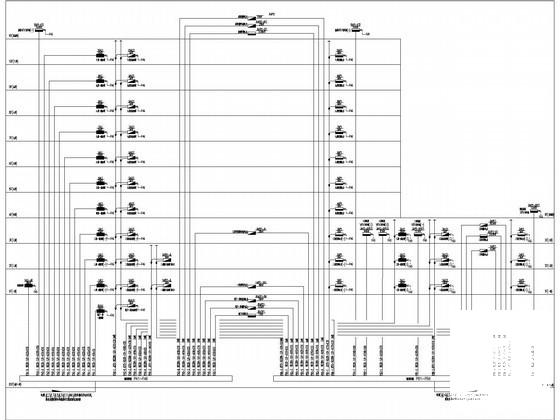

低压配电系统图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
