大型8层办公楼电气CAD施工图纸（知名设计院）(火灾自动报警)

资料简介
赚取积分

建筑类别：商业
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑地上层数：8层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：47张
地下室用途：设备用房
负荷等级：二级
防雷等级：第三类
接地方式：TN-S
项目所在地：安徽
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,有线电视和卫星接收系统,广播系统,会议系统

附件详情

1、电气设计说明
2、箱变一次系统图
3、配电房低压一次系统图
4、泵房、空调机组低压系统图
5、配电盘系统图
6、配电干线图
7、监控系统图
8、综合布线系统图
9、有线电视系统图
10、广播系统图
11、火灾自动报警系统图
12、照明平面图
13、电力平面图
14、防雷平面图
15、基础接地平面图
16、火灾报警系统平面图
17、弱电平面图

附件详情

该附件是大型八层办公楼全套电气施工图纸（知名设计院），总共47张。
该项目强电设计包括配电系统、照明系统、防雷接地系统、弱电系统等。
该项目弱电设计包括电话、宽带网络系统,有线电视系统，监控系统，广播系统。
该项目按三类防火等级设防，消防电气系统包括火灾自动报警，切断非消防电源等。采用二总线制智能型联动型火灾报警系统，系统主机设置在消防控制室。办公室等以房间为探测区域设置智能感烟探测器，地下车库车位顶部设置感温探测器。在走廊处，设置手动报警按钮并设有消防专用电话插孔。设置火灾讯响器作为火灾时报警装置，同时利用广播系统发布火灾警报。对消防电源工况、水池水位信号、报警阀压力接点进行检测。控制消防设备的启、停并应显示其工作状态。消防线路采用耐燃型电线，消防电话单独穿管敷设，不能与其他弱电线路共管，均穿钢管在吊顶及墙体内暗敷设。

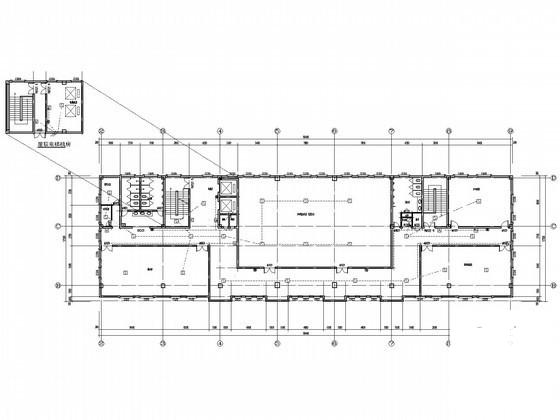

八层火灾报警系统平面图

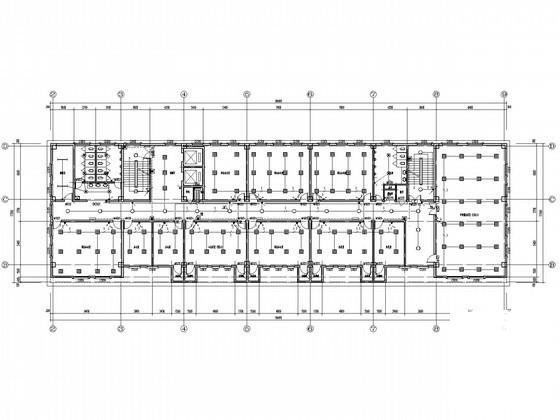

二层弱电平面图

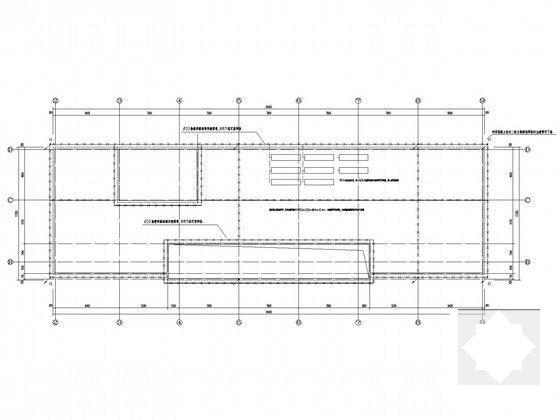

屋顶防雷平面图

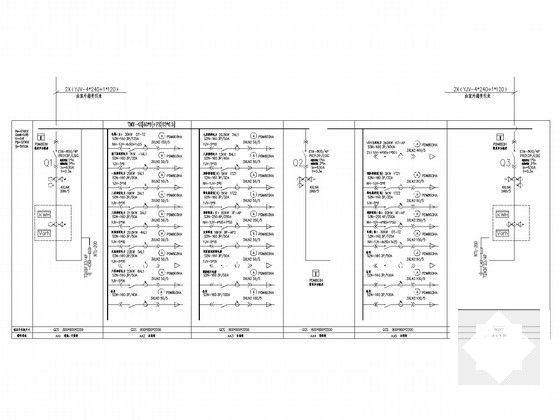

配电房低压一次系统图

火灾自动报警系统图

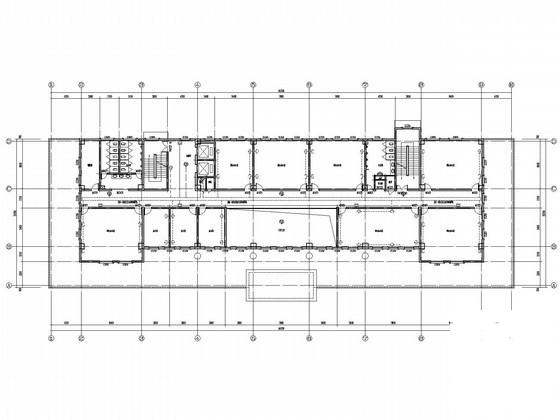

三层电力平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
