高层办公大厦暖通空调设计CAD施工图纸（人防工程）(空气处理机)

附件详情

一、项目概要
本建筑为一类高层建筑，地下为二层、地上为二十五层，总建筑面积56609m2，总高度98.2m。地下一、二为机动车停车库及部分设备用房......
二、设计内容
1、冷热源：采用区域联供中心提供的空调用冷冻水（7/12℃）、热水（60/50℃）为本建筑该部分末端空调系统服务（冷源参数暂不明确）。系统定压采用闭式膨胀罐定压方式。2~11层采用热泵型变冷媒流量中央空调系统（以下简称VRV系统）......

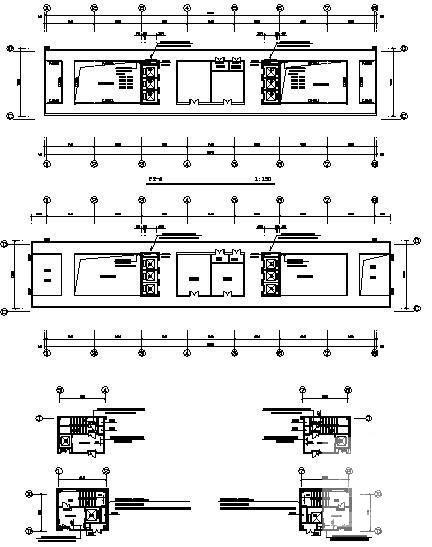

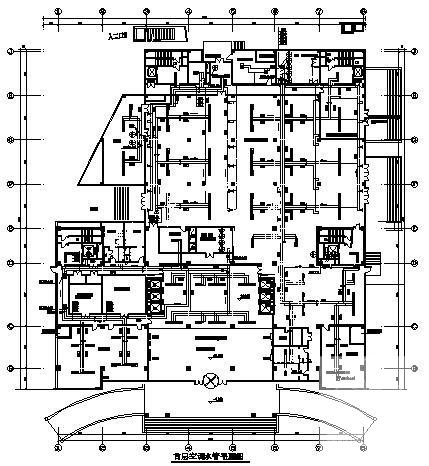

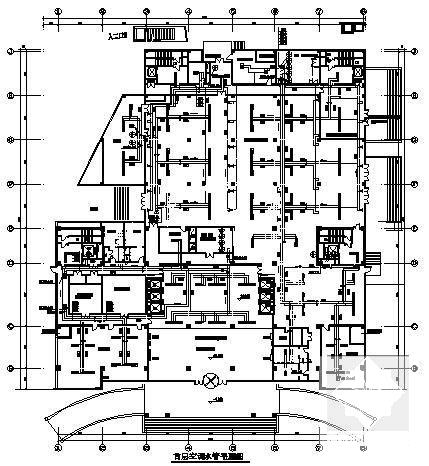

2、空调水系统：空调冷热水均采用一次泵变流量系统，冷、热水循环泵均采用变速水泵。系统采用变频水泵定压补水方式，补水泵采用两台变速水泵，一用一备。水系统管路均为两管制、异程式系统形式......

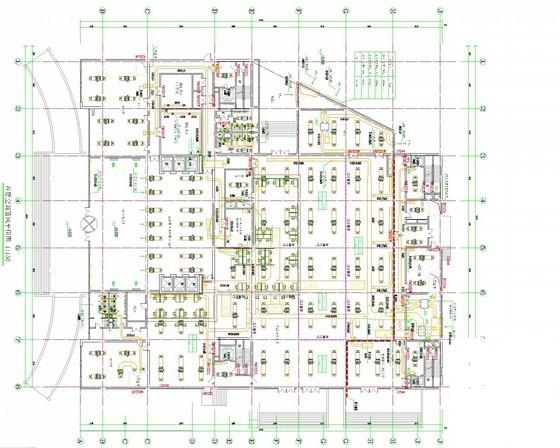

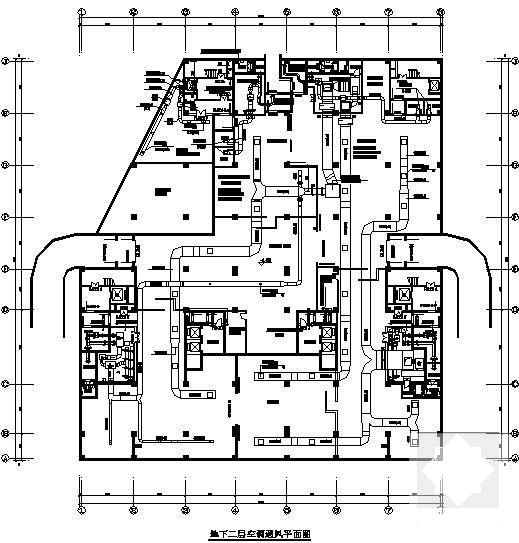

3、空调风系统：2~11层办公室、会议室等采用VRV空调室内机加新风系统，12-25层办公室、会议室等采用风机盘管加新风系统；大厅采用直接膨胀式一次回风全空气低速空调系统......
4、气流组织：餐厅及办公室采用散流器送风、吊顶回风的上送上回气流组织形式；指挥大厅等采用双层百叶风口上送风、格栅式风口底部侧回风气流组织形式......
5、采暖通风设计：办公室、卫生间等利用风机盘管提供值班采暖；各层公共卫生间的排风采用机械通风系统，排风量按12次/h计算，补风由空调新风系统；地下室排风量按7次/h计算，送风量为排风量的80%......



，图纸共57张。
